GMC Terrain: электрическая система / блок предохранителей приборной панели

GMC Terrain. Instrument Panel Fuse Block

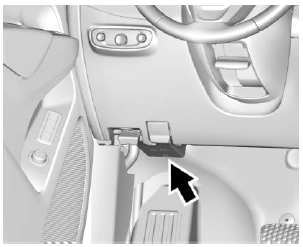

Блок предохранителей панели приборов есть под панелью приборов на сторона водителя.

Чтобы получить доступ к предохранителям, нажмите и отпустите защелку рядом с верхним центром квадрат.

Надавите на два удерживающих выступы по бокам крышки, пока два удерживающих язычка освобождают стороны панели приборов. Позволять панель двигаться вниз и не в пути.

Чтобы установить крышку, переверните шаги.

Автомобиль может быть не оборудован со всеми предохранителями и реле показано.

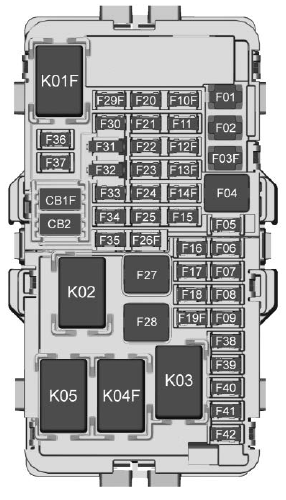

GMC Terrain. Instrument Panel Fuse Block

Предохранители     Использование

F01      Преобразователь постоянного тока в переменный

F02      Передние окна

F03      Тормоз прицепа

F04      Отопление, вентиляция и кондиционирование воздуха воздуходувка

F05      Модуль управления кузовом 2

F06      НГМ

F07      –

F08      Блок управления кузовным оборудованием 3

F09      Усилитель

F10      –

F11      –

F12      –

F13      –

F14      Электронный переключатель

F15      Модуль управления коробкой передач

F16      Передние сиденья с подогревом

F17      Левый разъем канала передачи данных

F18      Блок управления кузовным оборудованием 7

F19      Наружное зеркало

F20      Блок управления кузовным оборудованием 1

F21      Блок управления кузовным оборудованием 4

F22      Модуль управления кузовом 6

F23      Электрический замок рулевой колонки

F24      Модуль датчиков и диагностики

F25      Датчик присутствия

F26      –

F27      Сиденья с электроприводом

F28      Задние окна

F29      –

F30      Выключатель обогрева передних сидений

F31      Рулевое колесо контролирует

F32      Блок управления кузовным оборудованием 8

F33      Отопление, вентиляция и кондиционирование воздуха

F34      Пассивный вход, пассивный запуск

F35      Защелка задней двери

F36      Модуль беспроводного зарядного устройства/аксессуар USB

F37      Прикуриватель

F38      OnStar

F39      Панель приборов USB

F40      Модуль камеры/модуль задней двери

F41      Модуль помощи при парковке

F42      Радио

Реле      Использование

K01      Ригель

K02      Сохранение вспомогательного питания

K03      Задняя дверь

K04      –

K05      Логистика

Автоматические выключатели    Использование

CB1      –

CB2      Консоль дополнительной розетки
