Hyundai Elantra: система впуска и выпуска / компоненты воздухоочистителя и расположение компонентов

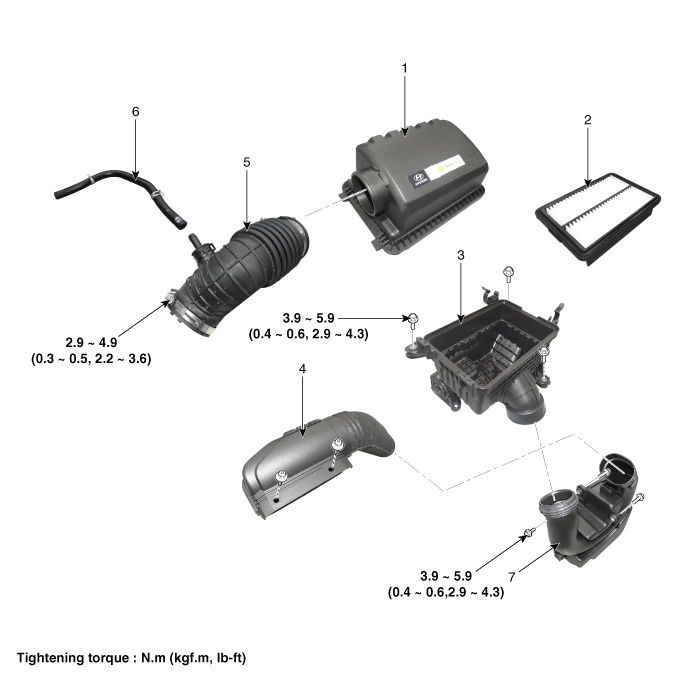

| Компоненты |
|
1. Крышка воздухоочистителя
2. Элемент воздухоочистителя 3. Корпус воздухоочистителя 4. Воздуховод |
5. Шланг забора воздуха
6. Дыхательный шланг 7. Резонатор |
Процедуры ремонта воздухоочистителя
Снятие и установка
Сборка воздухоочистителя
1.
Снимите кожух двигателя.
(См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)
2.
Отсоедините отрицательную клемму аккумуляторной батареи.
3.
Ре ...
