Hyundai Elantra: система автоматической коробки передач / расположение компонентов и компонентов автоматической коробки передач

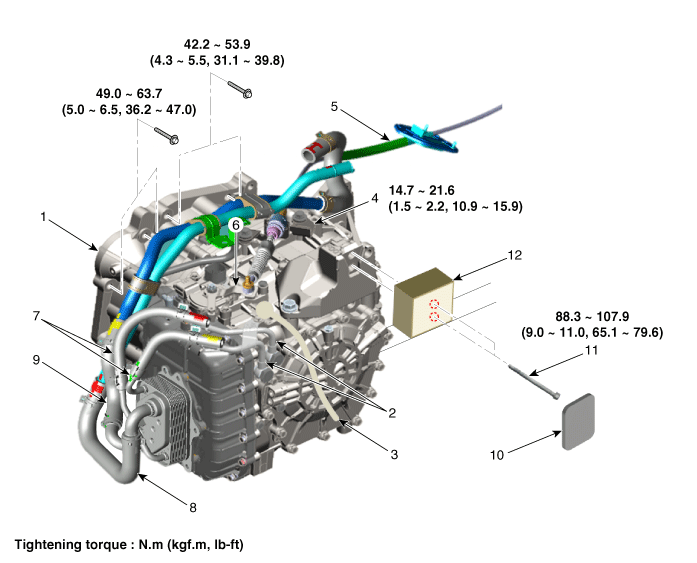

| Расположение компонентов(1) |
|
1. Автоматическая коробка передач в сборе
2. Трубка охладителя ATF 3. Линия заземления 4. Кронштейн крепления троса переключения 5. Трос переключения 6. Переключатель блокировки и рычаг ручного управления |
7. Трубка радиатора ATF
8. Охлаждающий шланг (внутр.) 9. Охлаждающий шланг (наружный) 10. Обложка 11. Болт крепления опорного кронштейна 12. Кронштейн крепления автоматической коробки передач |

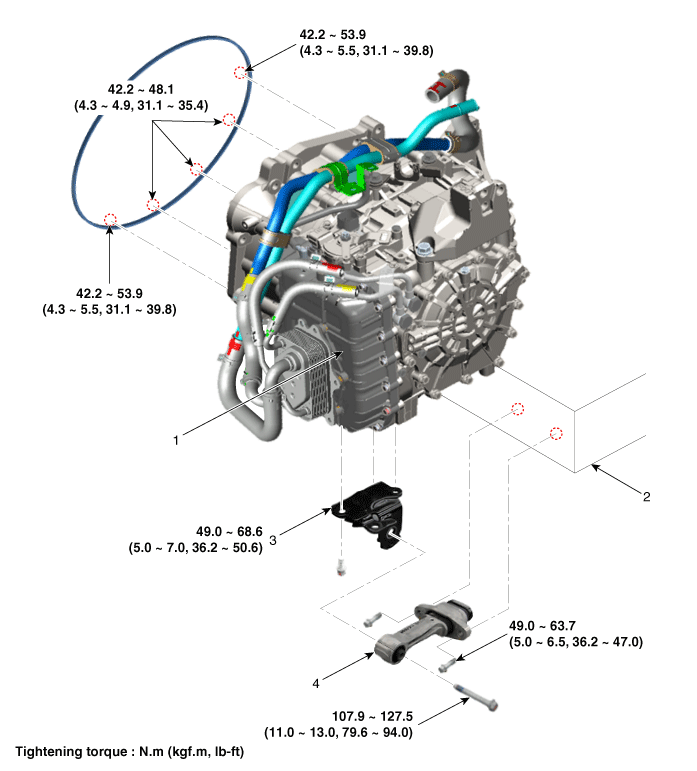

| Расположение компонентов(2) |
|
1. Автоматическая коробка передач в сборе
2. Сборка подрамника |
3. Опорный кронштейн тяги
4. Кронштейн роликовой тяги |
Процедуры ремонта автоматической коробки передач
Удаление
1.
Снимите кожух двигателя.
(См. Механическая система двигателя — «Крышка двигателя»)
2.
Снимите воздушный фильтр в сборе и воздуховод.
(См. Механическая система двигателя — «Воздушный фильтр») ...
