Hyundai Elantra: Система контроля улавливания паров топлива / Описание и работа

Система контроля выбросов паров топлива предотвращает выброс паров топлива. храниться в топливном баке от испарения в атмосферу. Когда топливо испаряется в топливном баке, пар проходит через вентиляционные шланги или трубки к канистре, наполненной древесным углем.

Канистра временно удерживает пары древесного угля. ECM будет контролировать систему, чтобы втягивать собранный пар в камеры сгорания при определенных условиях эксплуатации. Двигатель Вакуум в коллекторе используется для втягивания пара во впускной коллектор.

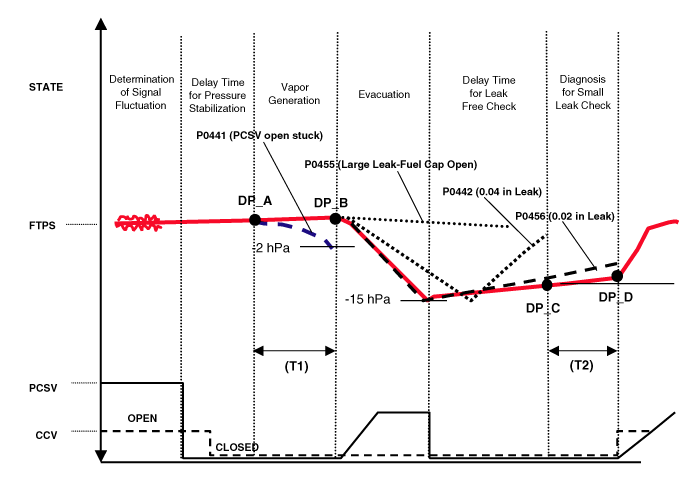

Мониторинг испарительной системы

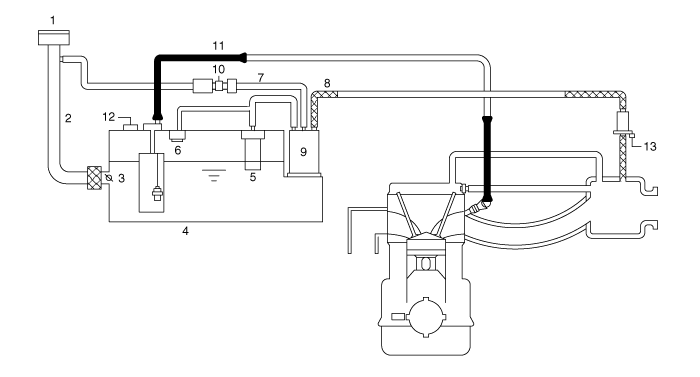

Испарительная система и система контроля выбросов ORVR

Эта система состоит из клапана наполнения и отсечки топлива. клапан, клапан отсечки топлива (для опрокидывания), двухходовой клапан (давление/вакуум сброс), сепаратор топливной жидкости/паров, который установлен рядом с наполнительная труба, угольный фильтр, установленный под задним полом слева лонжерон и протектор, трубки и разные соединения.

При заправке в заливную горловину втягивается окружающий воздух, поэтому чтобы не выделять пары топлива в воздух. Пары топлива в баке затем принудительно поступает в канистру через выпускной клапан. Топливо сепаратор жидкость/пар изолирует жидкое топливо и пропускает чистый пар в угольный баллончик.

Во время работы двигателя пары, попавшие в канистра втягивается во впускной коллектор, а затем в двигатель камера сгорания. Используя этот процесс очистки, угольный фильтр очищается. очищается и восстанавливает свою поглощающую способность.

Система контроля выбросов паров топлива

...

Схематические диаграммы

Схематическая диаграмма Канистра Канистра заполнена древесным углем и поглощает испаряющийся паров топлива из топливного бака. Собранные пары топлива в адсорбере втягивается во впускной коллектор через т...
