Hyundai Elantra: бесключевой доступ и охранная сигнализация / описание и работа
Состояние охранной сигнализации [состояние B/A]
Б/А государство
|
Описание
|
СНЯТЬ С ОХРАНЫ
|
|
1.
|
В состоянии «DISARM» запрет запуска автомобиля отсутствует. Так когда
открыта дверь, капот или задняя дверь, звуковой сигнал тревоги и мигание отсутствуют.
|
|
2.
|
Если батарея отключена, когда состояние не «ARM/ARMWAIT/ALARM/REARM», состояние B/A устанавливается в состояние «DISARM».
|
|
3.
|
В состоянии «DISARM» индикатор безопасности продолжает мигать.
|
|

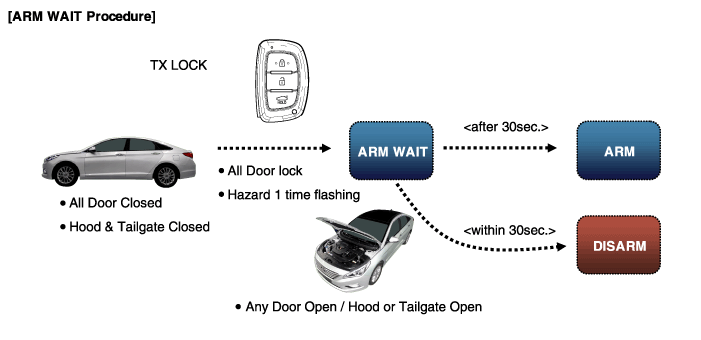

ПОДГОТОВКА
|
|
1.
|
В состоянии «ARMWAIT», когда работает таймер «30 с», если этот таймер достигает «30 с», состояние переходит в состояние «ARM».
|
|
2.
|
Если батарея отключена в состоянии "ARMWAIT",
Состояние B/A устанавливается в состояние "ARMWAIT" и перезапускается таймер "30sec".
|
|
3.
|
В состоянии «ARMWAIT» индикатор безопасности продолжает гореть.
|
|
? Примечание: В системе Smart Key это работает так же, как и с пассивным замком.
Б/А государство
|
Описание
|

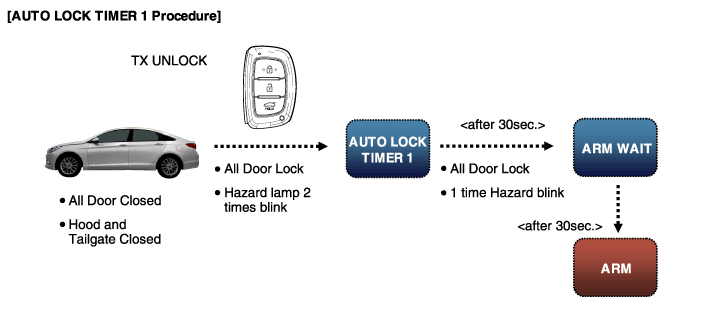

ТАЙМЕР АВТОБЛОКИРОВКИ 1
|
|
1.
|
В состоянии «AUTOLOCKTIMER1» работает таймер «30 секунд». Если этот таймер истек, генерируется команда автоматической блокировки «Команда блокировки».
|
|
2.
|
При срабатывании «команды блокировки» все двери изменили блокировку и закрылись, затем состояние B/A изменяется с «AUTOLOCKTIMER1» на «ARMWAIT».
|
|
3.
|
В состоянии "AUTOLOCKTIMER1" индикатор безопасности продолжает
мигает. В состоянии «AUTOLOCKTIMER1» работает таймер «30 сек.».
таймер истек, генерируется команда автоблокировки «Команда блокировки». Когда
Сработала «команда запирания», все двери сменили замок и закрылись, затем состояние B/A
изменяет «AUTOLOCKTIMER1» на «ARMWAIT
|
|
? Примечание. В системе смарт-ключа это работает так же, как и при пассивной разблокировке.
Б/А государство
|
Описание
|

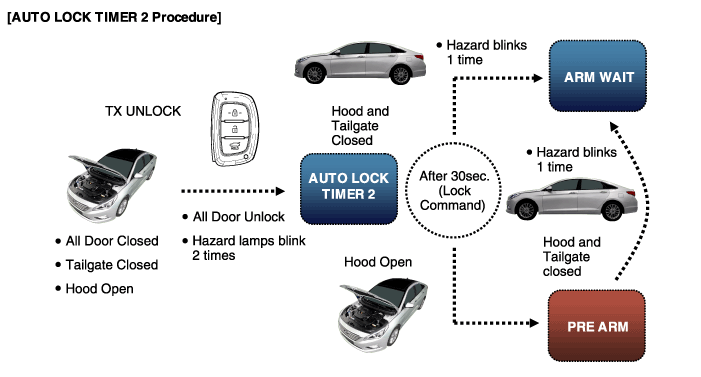

ТАЙМЕР АВТОБЛОКИРОВКИ 2
|
|
1.
|
В состоянии «AUTOLOCKTIMER2», когда работает таймер «30 сек.», если
этот таймер истек, генерируется команда автоматической блокировки «Команда блокировки».
|
|
2.
|
Все двери заперты, капот закрыт, задняя дверь закрыта
при срабатывании «команды блокировки» состояние B/A изменяется на «AUTOLOCKTIMER2».
когда «Команда блокировки» генерируется при открытом капоте.
|
|
3.
|
Когда «команда отпирания» сработала при условии, что все двери закрыты, а капот открыт, состояние B/A изменяется на «AUTOLOCKTIMER2».
|
|
4.
|
В состоянии "AUTOLOCKTIMER2" индикатор безопасности продолжает мигать.
|
|
? Примечание. В системе смарт-ключа это работает так же, как и при пассивной разблокировке.
Б/А государство
|
Описание
|

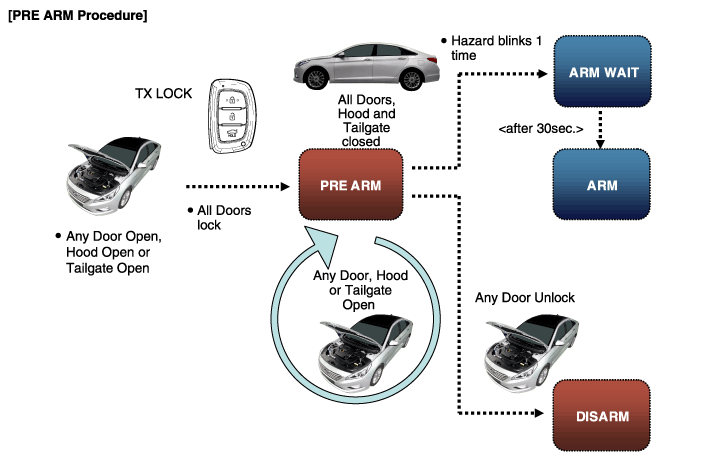

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА
|
|
1.
|
Состояние «PREARM» — это когда пользователь пытается перейти на охрану, но
предварительное условие не выполнено (открыта дверь, открыт багажник или капот).
открыть).
|
|
2.
|
Состояние B/A изменяется на «PREARM», когда команда TX Lock поступает при открытой любой двери, капоте или задней двери.
|
|
3.
|
Состояние B/A изменяется на «PREARM», когда «30sec.» таймер истек в «AUTOLOCKTIMER2» с открытым капотом или задней дверью
|
|
4.
|
Состояние «PREAMR» меняется на «ARM», когда все двери закрыты, все двери заблокированы, а капот и задняя дверь закрыты.
|
|
5.
|
Состояние «PREAMR» меняется на «DISARM» при отпирании любой двери.
|
|
6.
|
В этом состоянии индикатор безопасности продолжает мигать.
|
|
Б/А государство
|
Описание
|
RE ARM
|
|
1.
|
В состоянии «ПОВТОРНАЯ ОХРАНА», если обнаружено вторжение в автомобиль,
мигает и звук перезапускается, снова и состояние переходит в "ТРЕВОГА"
состояние.
|
|
2.
|
Состояние B/A изменяется на «REARM» после того, как таймер «27sec.» истекает в состоянии «ТРЕВОГА», когда все двери закрыты и заперты.
|
|
3.
|
Индикатор безопасности продолжает мигать.
|
|
Б/А государство
|
Описание
|

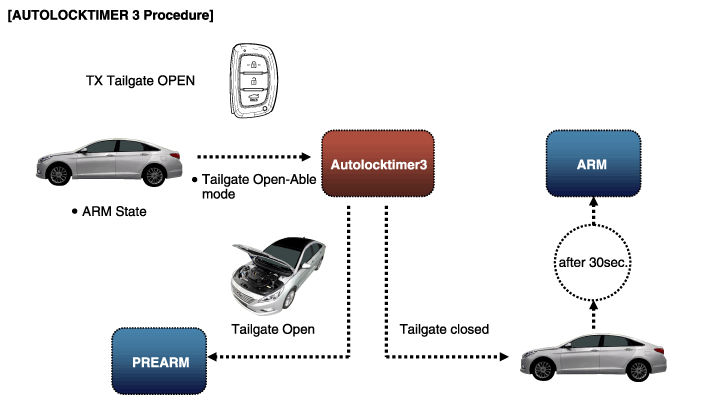

ТАЙМЕР АВТОБЛОКИРОВКИ3
|
|
1.
|
Состояние B/A изменяется на «AUTOLockTIMER3» при выполнении команды TX-Tailgate.
|
|
2.
|
Состояние B/A изменяет «AUTOLOCKTIMER3» на «ARMWAIT», когда «30sec.» таймер истекает, когда все двери заперты и закрыты.
|
|
3.
|
Состояние B/A изменяет «AUTOLOCKTIMER3» на «DISARM», когда любая дверь открыта.
|
|
4.
|
В состоянии «AUTOLOCKTIMER3» работает таймер «30 сек.».
Если этот таймер истек, состояние переходит в состояние «PREARM» с задней дверью.
Открыть.
|
|
5.
|
В этом состоянии индикатор безопасности продолжает мигать
|
|
Б/А государство
|
Описание
|
УДЕРЖАНИЕ РУКИ
(Удержание тревоги: Магистраль)
?Вариант без PTL
|
|
1.
|
Режим ARM HOLD аналогичен режиму удержания сигнализации багажника для современных автомобилей.
|
|
2.
|
Если багажник открывается с пульта дистанционного управления (включая
умный ключ) в режиме ОХРАНА будет включен режим Удержание, в котором
сигнализация держится за багажник.
|
|
3.
|
Пока багажник открыт, режим ARM HOLD продолжается.
|
|
4.
|
Когда багажник закрыт, включается 30-секундный таймер.
Поскольку режим ARM HOLD включен в течение 30 секунд, сигнализация не срабатывает.
выдается даже при открытом багажнике.
|
|
5.
|
Режим ОХРАНА включается уже через 30 секунд после закрытия багажника.
|
|
6.
|
Даже в режиме ARM HOLD дверь и капот находятся в режиме ARM. Обычно они подают сигнал тревоги, когда происходит кража.
|
|
7.
|
Индикатор безопасности продолжает мигать в течение времени ARM HOLD.
|
|
Примечание 1: ARM HOLD — это функция, которая удерживает режим ARM на соединительной линии. Он держит режим ARM на двери и капоте.
Примечание 2: При использовании ключа зажигания для открытия багажника
Функция ARM HOLD работает так же, при условии, что «Ключ от двери»
Функция «Охранная сигнализация» должна быть включена.
ARM HOLD на основе ключа выключен и использование ключа для открытия багажника
определяется как кража и выдается сигнал тревоги.
Б/А государство
|
Описание
|
RE ARM
(режим ARM снова включен)
|
|
1.
|
Если дверь, капот и багажник после выхода из режима ТРЕВОГА закрыты, это означает, что режим ОХРАНА снова включен.
|
|
2.
|
В это время состояние привода (дверь запирается/отпирается)
пренебрегается и режим ОХРАНА сохраняется до тех пор, пока не будет подан сигнал дистанционного управления.
получено (нормальный режим ARM).
|
|
3.
|
В этом режиме индикатор безопасности продолжает мигать.
|
|
ПЕРЕЗАГРУЗИТЬ
|
|
1.
|
При извлечении батареи в режиме ТРЕВОГА или ПОВТОРНАЯ ОХРАНА включается режим СБРОСА.
|
|
2.
|
Когда батарея установлена после СБРОСА, сигнализация о краже
работа возобновляется. (вместо оставшегося выхода, 27 секунд ВКЛ/10 секунд
ВЫКЛ выход в три раза
|
|
Б/А государство
|
Описание
|
KEY ON 30-секундная деактивация
(вариант без смарт-ключа)
|
|
1.
|
Для не умных автомобилей 30-секундный режим ожидания с включенным ключом зажигания в режиме ALARM деактивирует статус охранной сигнализации.
|
|
2.
|
Даже до того, как пройдет 30 секунд, если двигатель запустится (генератор
Напряжение на клемме "L" HI: передается от кластерного модуля в CAN.
данные), сигнализация о краже мгновенно деактивируется.
контроль: Система иммобилайзера применяется по умолчанию, и двигатель
запуск зарегистрированным ключом иммобилайзера разрешен, хотя во время
тревожно.)
?В автомобилях со смарт-ключом сигнализация отключается сразу после аутентификации смарт-ключа.
|
|
При включенном режиме ОХРАНА ОТКРЫТИЕ багажника и центральное отпирание дверей не разрешены.
|
|
1.
|
С момента, когда пульт дистанционного управления или смарт-ключ на основе
все дверные замки активированы и режим ожидания ARM (ARM WAIT) включен,
центральный выключатель отпирания дверей внутреннего выключателя отпирания багажника или DDM
& ADM (переключатель электростеклоподъемника сиденья водителя и электропривод пассажирского сиденья).
переключатель окон) отключен. (предотвращение краж)
?Эта функция работает одинаково в режимах ARM WAIT, ARM, ALARM и RE ARM.
|
|
