Процедуры ремонта

осмотр

Оберните защитной лентой инструмент для разборки с помощью отвертки или съемника. Соблюдайте осторожность при хранении и обращении во время разборки/сборки, так как он легко загрязняется смазкой и маслом.

Проверка модуля замка передней двери

1. 1
   Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)
2. 2
   Снимите модуль передней двери. (См. Кузов — «Модуль передней двери»)
3. 3
   Отсоедините разъем от привода.



   Нет	Информация о выводе
   	левый	Правая сторона
   1	-	-
   2	Переключатель блокировки/разблокировки	Мотор 2
   3	COM	Мотор 3
   4	Переключатель блокировки клавиш	Переключатель разблокировки ключа
   5	Переключатель разблокировки ключа	Переключатель блокировки клавиш
   6	Мотор 3	COM
   7	Мотор 2	Переключатель блокировки/разблокировки
   8	-	-

4. 4
   Проверьте работу привода, подключив питание и массу. согласно табл. Чтобы предотвратить повреждение привода, используйте батарею. напряжение только на мгновение.





5. 5
   Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)
6. 6
   Снимите модуль задней двери. (См. Кузов — «Модуль задней двери»)
7. 7
   Отсоедините разъемы от привода.



   Нет	Информация о выводе
   	левый	Правая сторона
   1	-	-
   2	Переключатель блокировки/разблокировки	Мотор 2
   3	COM	Мотор 3
   4	-	-
   5	-	-
   6	Мотор 3	COM
   7	Мотор 2	Переключатель блокировки/разблокировки
   8	-	-

8. 8
   Проверьте работу привода, подключив питание и массу. согласно табл. Чтобы предотвратить повреждение привода, используйте батарею. напряжение только на мгновение.





9. 9
   Снимите обивку крышки багажника. (См. Кузов — «Отделка крышки багажника»)
10. 10
    Отсоедините разъем от привода



11. 11
    Проверьте работу привода, подключив питание и массу. согласно табл. Чтобы предотвратить повреждение привода, используйте батарею. напряжение только на мгновение.





12. 12
    При проверке багажника автомобиля мощность варианта питания относится к модулю багажника.
13. 13

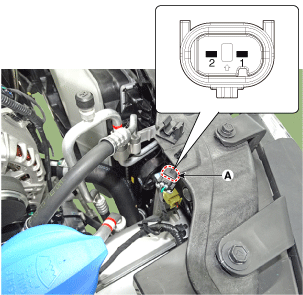

    Отсоедините разъем (А).



14. 14
    Проверьте целостность цепи между клеммами и массой в соответствии с таблицей. (См. Кузов — «Защелка капота»)



15. 15

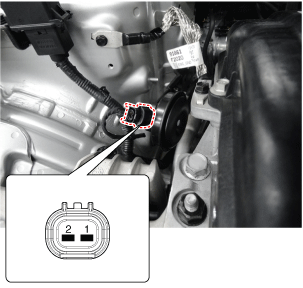

    Снимите сирену (А), предварительно ослабив крепежные болты и отсоединив разъем (В).



16. 16
    Проверьте сирену, подключив питание аккумулятора к клемме 2 и заземлив клемму 1.
