Hyundai Elantra: гидравлическая система / гидравлические компоненты и расположение компонентов

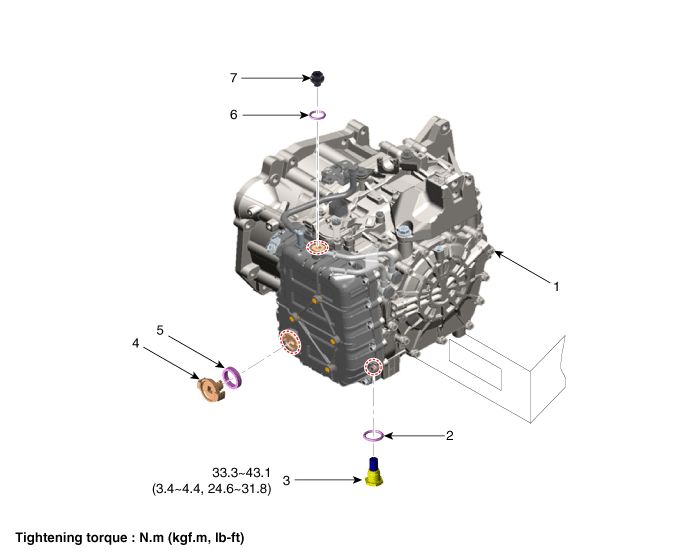

| Расположение компонентов |
|
1. Автоматическая коробка передач
2. Прокладка сливной пробки 3. Сливная пробка 4. Пробка для проверки уровня ATF |
5. Прокладка пробки проверки уровня ATF.
6. Уплотнительное кольцо пробки впрыска ATF 7. Пробка впрыска ATF (болт с проушиной) |
Компоненты масляного насоса и расположение компонентов
Компоненты
1. Корпус - Масляный насос2. Крышка - Масляный насос3. Шестерня - привод масляного насоса4. Шестерня - масляный насос с приводом5. Вал - Реакция6. Масло - уплотнение7. Рукав8. Подшипник - корпус9. Крышка - Герметизация10. Игольчатый ролик...
Процедуры ремонта жидкости
Процедура настройки услуги
Уровень ATF Проверить
•
Проверка уровня ATF обычно не требуется во время
услуги по расписанию. Если обнаружена утечка ATF, выполните проверку уровня ATF ...
