Блок управления отопителем и кондиционером (ручной) Компоненты и расположение компонентов
Место в руководстве: Отопление, вентиляция, кондиционирование
~1мин чтения

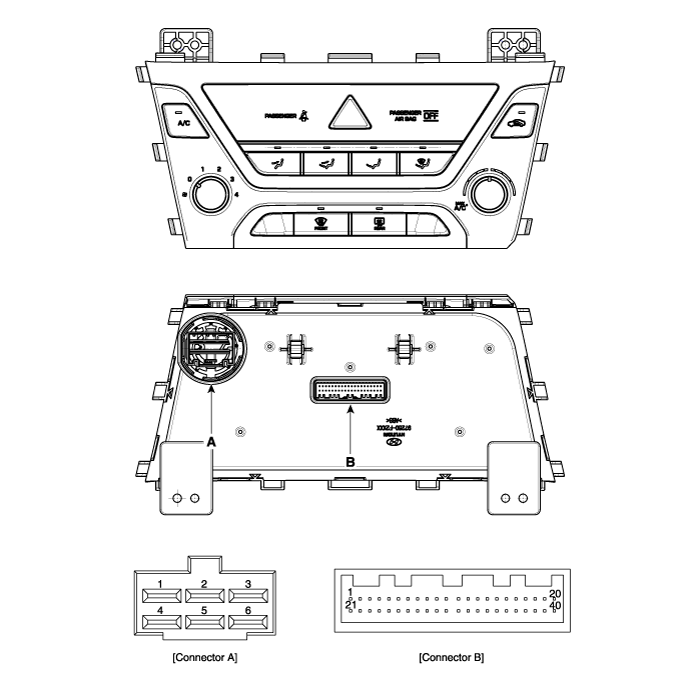

Компоненты
| Соединитель | Контакт № | Функция | Соединитель | Контакт № | Функция |
| А | 1 | Низкий | Б | 18 | ILL- (РЕО) |
| 2 | Общий | 19 | Масса датчика | ||
| 3 | Земля | 20 | Земля | ||
| 4 | Средний Низкий | 21 | Батарея (+) | ||
| 5 | Средний Высокий | 22 | ИСГ ДК | ||
| 6 | Высокий | 23 | ИСГ В+ | ||
| Б | 1 | IGN2 | 24 | ИЛЛ+ (ХВОСТ) | |
| 2 | ПАБ IGN1 | 25 | Датчик REF (+5В) | ||
| 3 | HTD (задний индикатор защиты от запотевания) | 26 | Датчик EVAP (+) | ||
| 4 | Фиксация вне (-) | 27 | Датчик АМВ (+) | ||
| 5 | Реле PTC 2 | 28 | Исполнительный механизм управления режимами (обратная связь) | ||
| 6 | Реле PTC 3 | 29 | Привод контроля температуры (обратная связь) | ||
| 7 | PTC по сигналу | 30 | Впускной привод (обратная связь) | ||
| 8 | Сигнал отключения PAB | 31 | Привод управления режимами (вентиляция) | ||
| 9 | СБР | 32 | Привод управления режимами (Def) | ||
| 10 | Задний SBR [левый] | 33 | Привод контроля температуры (охлаждение) | ||
| 11 | Задний SBR [Центр] | 34 | Привод контроля температуры (теплый) | ||
| 12 | Задний SBR [правый] | 35 | Привод впуска (свежий) | ||
| 13 | ЭКВ+ | 36 | Привод впуска (рециркуляция) | ||
| 14 | ECV- (земля) | 37 | C_CAN Высокий | ||
| 15 | Макс. вентилятор по сигналу | 38 | C_CAN Низкий уровень | ||
| 16 | Выключатель обогревателя заднего стекла (вкл.) | 39 | Общий сигнал вентилятора | ||
| 17 | Сигнал опасности | 40 | Земля |
