Hyundai Elantra: Процедуры ремонта контроллера / блока управления отопителем и кондиционером (DATC)

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Отопление, вентиляция, кондиционирование / Контроллер / Блок управления отопителем и кондиционером (DATC) Процедуры ремонта

Самодиагностика
1.

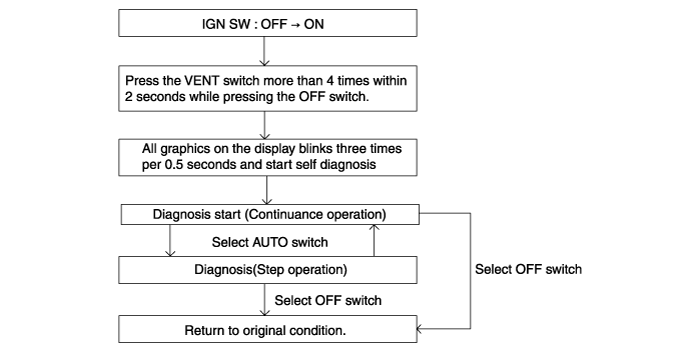

Процесс самодиагностики.

•

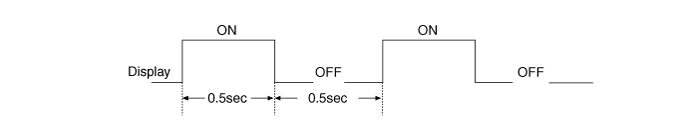

При работе с самодиагностикой нижеприведенная неисправность (код самодиагностики) будет мигать с интервалом 0,5 секунды на настройки отображения температуры (только со стороны водителя) и остальные символы выключены.
2.
Отображение кода неисправности
(1)

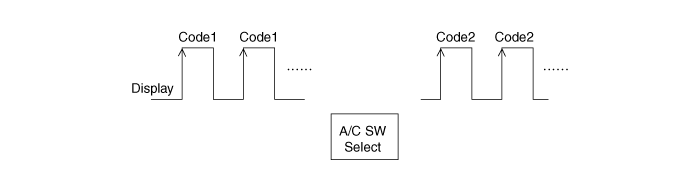

Продолжительная работа: Код DTC.

(2)
Продолжительная работа: Код DTC.

(3)

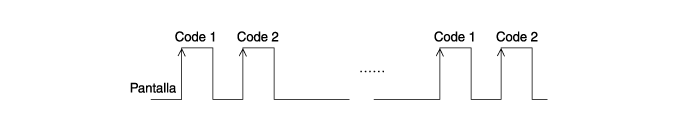

ЭТАПНАЯ операция.
A. Нормальный код или один код неисправности аналогичен непрерывной работе.
B. Код неисправности.

3.
Если во время проверки отображаются коды неисправностей, проверьте причины неисправности, обратившись к кодам неисправностей.
Отображать
Описание ошибки
0
Нормальный
11
Incar датчик ОТКРЫТ
12
Датчик Incar КОРОТКИЙ
13
Датчик окружающей среды ОТКРЫТ
14
Датчик окружающего воздуха КОРОТКИЙ
17
Датчик испарителя ОТКР.
18
Датчик испарителя КОРОТКИЙ
19
Потенциометр температуры двери водителя РАЗОМКНУТ или КОРОТКОЕ ЗАМЫКАНИЕ
20
Ошибка потенциометра двери водителя
21
Потенциометр двери режима ОТКР. или КЗ.
22
Ошибка потенциометра двери режима
23
Датчик автозапотевания ОТКРЫТ
24
Датчик автозапотевания КОРОТКИЙ
25
Потенциометр впускной дверцы ОТКР. или КОРОТК.
26
Ошибка потенциометра впускной двери
32
Потенциометр двери пассажира РАЗОМКНУТ или КОРОТКОЕ ЗАМЫКАНИЕ
33
Ошибка датчика температуры двери пассажира
45
Ошибка сигнала APT CAN
47
Ошибка сигнала RPM CAN
48
Скорость автомобиля Ошибка сигнала CAN
49
Температура охлаждающей жидкости двигателя Ошибка сигнала CAN
50
Неисправность кластерного ионизатора
71
Ошибка ECV (ОТКРЫТ)

4.
Отказоустойчивый
НЕТ
Элемент
Вина
Отказоустойчивый
1
Инкар датчик
Открытый или короткий
Контроль со значением 25°C(77.0°F)
2
Датчик внешней среды
Открытый или короткий
Контроль со значением 20°C(67°F)
3
Датчик испарителя
Открытый или короткий
Контроль со значением -2°C(28,4°F)
4
Потенциометр двери режима
Открытый или короткий
Зафиксируйте положение вентиляции при выборе режима вентиляции.
Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.
5
Потенциометр дверцы температуры (MTC)
Открытый или короткий
Если установка температуры 1 ~ 7 ступеней, зафиксируйте положение максимального охлаждения.
Если установка температуры 8 ~ 15 ступеней, зафиксируйте положение максимального нагрева.
6
Потенциометр дверцы температуры (DATC)
Открытый или короткий
Если задана температура 17°C (62,6°F) ~ 24,5°C (76,1°F), зафиксируйте положение максимального охлаждения.
Если заданная температура составляет 25°C (77°F) ~ 32°C (89,6°F), установите положение максимального нагрева.
7
Потенциометр впускной двери
Открытый или короткий
Зафиксируйте положение вентиляции при выборе режима вентиляции.
Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.
8
обороты двигателя
FFh или НЕТ приема
A/C OFF (Управление со значением 650 об/мин)
9
Скорость автомобиля
FFh или НЕТ приема
Кондиционер ВЫКЛ.
10
Температура охлаждающей жидкости двигателя
FFh или НЕТ приема
Контроль со значением - 2°C(28,4°F)
11
АПС
FFh или НЕТ приема
Контроль со значением 5%
12
R-TQACNAPVC
(Ограничение максимального крутящего момента компрессора кондиционера)
FFh или НЕТ приема
A/C OFF (Управление со значением 0 Нм)
13
Р-ПАКНК
(Выходное значение датчика APT)
FFh или НЕТ приема
A/C OFF (Управление со значением 0 Нм)
14
RLY-AC
(Активация реле компрессора кондиционера)
FFh или НЕТ приема
FFh

Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите верхнюю крышку перчаточного ящика в сборе.
(См. Кузов — «Верхняя крышка перчаточного ящика в сборе»)
3.
Ослабьте крепежные винты и снимите центральную нижнюю крышку аварийной подушки [LH](A).

4.
Ослабив крепежные винты, снимите блок управления кондиционером и отопителем (А).

5.
Отсоедините разъемы контроллера кондиционера и отопителя (А) и шланг (В).

6.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
Компоненты и расположение компонентов блока управления отопителем и кондиционером (DATC)
Компоненты РазъемКонтакт NOFunctionРазъемPin NOFunctionA1Аккумулятор (+)A21IGN12IGN222ILL+ (TAIL)3ISG B+23Заземление датчика REF (+5V)4Привод управления режимами (вентиляция)24C_CAN High5Привод управления режимами (Def ...
