Hyundai Elantra: Процедуры ремонта задней двери / обшивки задней двери

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Кузов (внутри и снаружи) / Задняя дверь / Процедуры ремонта обивки задней двери

Замена
•
Наденьте перчатки, чтобы не поранить руки.
•
При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.
•
Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.
1.
С помощью отвертки или съемника снимите внутреннюю крышку треугольника задней двери (А).

2.

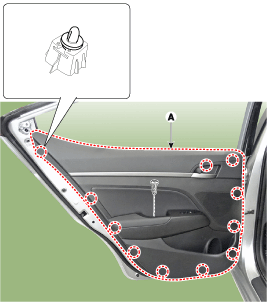

Ослабив крепежные винты, снимите обивку задней двери (А).

3.
Снимите внутреннюю ручку задней двери (А).

4.
Отсоедините разъем переключателя стеклоподъемника (А).

5.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что разъем подключен правильно.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
•
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
•
Убедитесь, что стекло движется правильно.
