Hyundai Elantra: Задняя дверь / Процедуры ремонта

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Кузов (внутри и снаружи) / Задняя дверь / Процедуры ремонта

Корректирование
Регулировка стекла
•
Проверьте направляющие стекла на наличие повреждений или износа и при необходимости замените их.
1.
Снимите обивку задней двери.
(См. Задняя дверь — «Облицовка задней двери»)

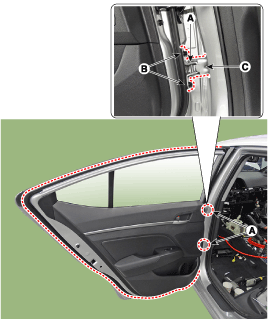

2.
Отделите отверстие монтажной заглушки (А) от модуля задней двери.

3.
Ослабив болты крепления стекла, отрегулируйте расстояние стекла (A), перемещая стекло из стороны в сторону, а затем затяните болты.

4.
Проверить стекло на нормальную работу.
Регулировка дверной защелки
•
Убедитесь, что дверь надежно защелкивается, не хлопая ею. Если необходимо отрегулировать ответную планку (A): Гайки ответной части зафиксированы. ударник можно точно отрегулировать вверх или вниз, внутрь или наружу.
1.
Ослабив крепежный винт, отрегулируйте фиксатор (А) на перемещая его вперед и назад или из стороны в сторону, а затем затяните болты (В).
Момент затяжки :
(B): 18,6 ~ 21,6 Н·м (1,9 ~ 2,9 кгс·м, 13,7 ~ 21,0 фунт-фут)

2.
Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.
3.
Удерживая внешнюю ручку, прижмите дверь к кузову. чтобы убедиться, что ответная планка прилегает к корпусу заподлицо. Если дверь защелки должным образом, затяните винты и перепроверьте.
Регулировка положения двери
•
После установки задней двери проверьте, подходит ли кузов заподлицо/параллельно всем краям передней двери. Убедитесь, что дверь и края тела параллельны. Перед регулировкой замените крепление болты.
1.
Убедитесь, что края двери и корпуса параллельны.

2.
При регулировке дверей поставьте автомобиль на твердую ровную поверхность.
3.
Отрегулируйте петли (А):
А.
Слегка ослабьте болты крепления дверцы и перемещайте дверцу внутрь или наружу, пока она не выровняется с кузовом.
Б.
Слегка ослабьте болты крепления петли и сдвиньте дверь вперед или назад, вверх или вниз, чтобы выровнять зазоры.
С.
Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь при регулировке двери.
Момент затяжки :
(B): 21,6 ~ 26,5 Н·м (2,2 ~ 2,7 кгс·м, 15,9 ~ 19,5 фунт-фут)
(C): 37,3 ~ 41,2 Н·м (3,8 ~ 4,2 кгс·м, 27,5 ~ 30,4 фунт-фут)

4.
Смажьте шарнирные части шарниров, указанные стрелками.
5.
Проверьте наличие утечек воды.
Компоненты и расположение компонентов
Компоненты 1. Обшивка задней двери 2. Ремень задней двери внутри уплотнителя 3. Модуль задней двери 4. Панель задней двери 5. Внутренняя обшивка дельты задней двери 6. Шпилька холла7. Ремень задней двери снаружи с ...
Компоненты обивки задней двери и расположение компонентов
Расположение компонента 1. Обшивка задней двери ...
