Проверка предохранителей
1.
Убедитесь, что в держателях предохранителей нет люфта и что предохранители надежно закреплены.
2.
Правильно ли указаны номиналы предохранителей для каждой цепи?
3.
Есть ли перегоревшие предохранители?
•
Если необходимо заменить предохранитель, обязательно используйте новый предохранитель одинаковая емкость. Всегда определяйте, почему предохранитель перегорел первым и полностью устранить проблему перед установкой нового предохранителя.
Диагностика с помощью ГДС
1.
Электросистема кузова может быть быстро диагностирована неисправными частями с помощью системы диагностики автомобиля (GDS).
Система диагностики (GDS) предоставляет следующую информацию.
(1)
1) Самодиагностика: проверка кода неисправности (DTC) и отображения
(2)
2) Текущие данные: проверка состояния входных/выходных данных системы.
(3)
3) Проверка исполнительного механизма: проверка состояния работы системы.
(4)
4) Дополнительные функции: другие элементы управления, такие как опция системы и регулировка нулевой точки.
2.
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3.
Выберите «Умный соединительный блок (SJB)».
4.

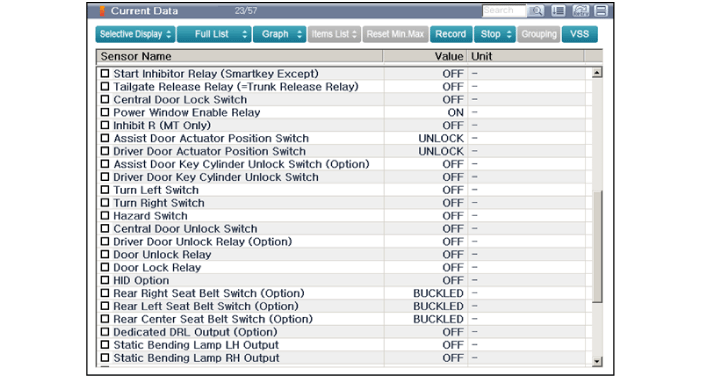

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующих интеллектуальному соединительному блоку (SJB).

5.

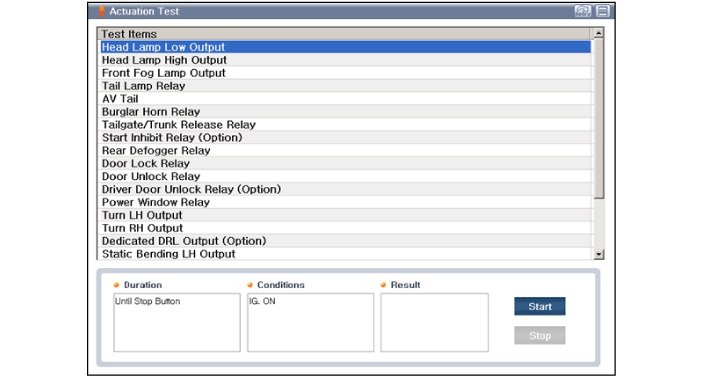

Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Проверка срабатывания».

6.

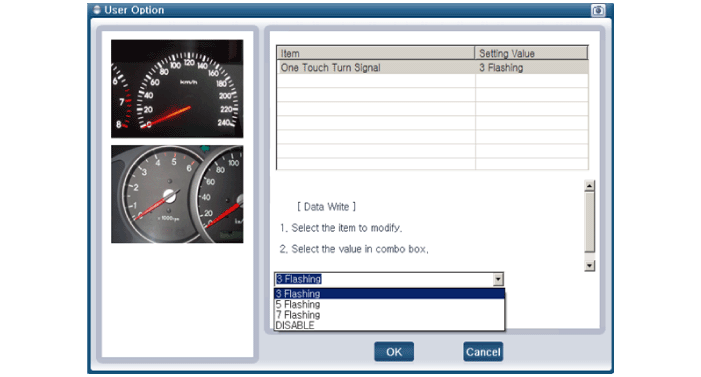

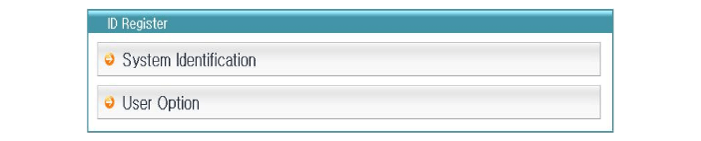

Если вы хотите изменить параметр пользователя, выберите «Параметры пользователя».

Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
3.
Отсоедините разъемы (A) со стороны предохранителей SJB.

4.
Снимите SJB (A) после ослабления крепежных гаек.

5.
Отсоедините разъемы с задней стороны SJB.

Монтаж
1.
Установите умную распределительную коробку.
2.
Установите нижнюю панель аварийной подушки.
3.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
4.
Убедитесь, что вся система работает нормально.
