Hyundai Elantra: Предохранители и реле / ​​Блок реле (моторный отсек) Процедуры ремонта

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Электрическая система кузова / Предохранители и реле / Блок реле (моторный отсек) Процедуры ремонта

осмотр
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.

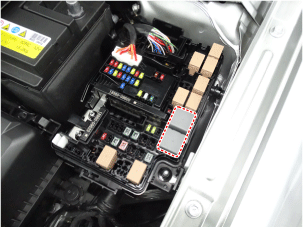

Вытащите реле из блока реле моторного отсека.
Силовое реле (тип А)
Проверьте целостность цепи между клеммами.
1.
После подачи питания на силовое реле № 85 и 86 клеммы, проверьте наличие непрерывности между № 30 и 87 терминалы.
2.
После отключения питания между силовыми реле № 85 и 86 клеммы, проверьте отсутствие непрерывности между № 30 и 87 терминалы.
Релейный блок машинного отделения

Силовое реле (тип B)
Проверьте целостность цепи между клеммами.
1.
После подачи питания на силовое реле № 85 и 86 клеммы, проверьте наличие непрерывности между № 30 и 87 терминалы.
2.
После отключения питания между силовыми реле № 85 и 86 клеммы, проверьте отсутствие непрерывности между № 30 и 87 терминалы.

блок печатной платы
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Нажмите на четыре крючка (B) в направлении стрелки и поднимите блок печатной платы (A).

3.
Снимите блок печатной платы, отсоединив разъем.

Предохранитель
1.
Убедитесь, что держатели предохранителей закреплены свободно и что предохранители надежно зафиксированы держателями.
2.
Убедитесь, что каждая цепь предохранителей имеет точную мощность предохранителя.
3.
Проверьте предохранители на наличие повреждений.
•
Если необходимо заменить предохранитель, обязательно используйте новый предохранитель одинаковая емкость. Всегда определяйте причину перегоревшего предохранителя и полностью устраните проблему перед установкой нового предохранителя.
Мульти предохранитель
Предохранитель машинного отделения предназначен для оптимизации пакета.

•
Весь мультипредохранитель (А) должен быть заменен, даже если поврежден только один предохранитель.
•
При его замене обратитесь к "Моторный отсек- расположение компонентов» для проверки емкости предохранителей и цепи договоренность.
•
Используйте мультипредохранитель точного номинала предохранителя для каждой цепи.
