Hyundai Elantra: Передняя дверь / Процедуры ремонта

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Кузов (внутри и снаружи) / Передняя дверь / Процедуры ремонта

Корректирование
Регулировка стекла
•
Проверьте канал стеклохода на наличие повреждений или износа и при необходимости замените его.
1.
Снимите обивку передней двери.
(См. Передняя дверь — «Обшивка передней двери»)
2.
Отделите отверстие монтажной заглушки (А) от модуля передней двери.

3.
Ослабив болты крепления стекла, отрегулируйте расстояние стекла (A), перемещая стекло из стороны в сторону, а затем затяните болты.

4.
Проверить стекло на нормальную работу.
Регулировка дверной защелки
•
Убедитесь, что дверь надежно защелкивается, не хлопая ею. Если необходимо отрегулировать ответную планку (A): Гайки ответной части зафиксированы. ударник можно точно отрегулировать вверх или вниз, внутрь или наружу.
1.
Ослабив крепежный винт, отрегулируйте фиксатор (А) на перемещая его вперед и назад или из стороны в сторону, а затем затяните болты (В).
Момент затяжки :
(B): 18,6 ~ 28,4 Н·м (1,9 ~ 2,9 кгс·м, 13,7 ~ 21,0 фунт-фут)

2.
Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.
3.
Удерживая внешнюю ручку, прижмите дверь к кузову. чтобы быть уверенным, что ответная планка допускает посадку заподлицо. Если дверь защелкивается правильно, затяните винты и перепроверьте.
Регулировка положения двери
•
После установки двери убедитесь, что корпус прилегает заподлицо. с/параллельно всем краям входной двери. Убедитесь, что дверь и края тела параллельны. Перед регулировкой замените крепежные болты.
1.
Убедитесь, что края двери и корпуса параллельны.

2.
Перед регулировкой дверей поставьте автомобиль на ровную поверхность.
3.

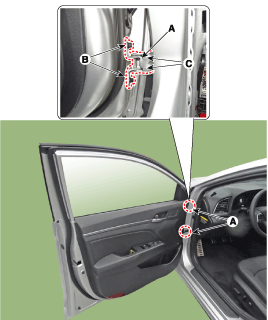

Отрегулируйте петли (А):
А.
Слегка ослабьте болты крепления дверцы и перемещайте дверцу внутрь или наружу до тех пор, пока она не окажется заподлицо с кузовом.
Б.
Слегка ослабьте болты крепления петли и сдвиньте дверь вперед или назад, вверх или вниз по мере необходимости.
С.
Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь при регулировке двери.
Момент затяжки :
(B): 21,6 ~ 26,5 Н·м (2,2 ~ 2,7 кгс·м, 15,9 ~ 19,5 фунт-фут)
(C): 37,3 ~ 41,2 Н·м (3,8 ~ 4,2 кгс·м, 27,5 ~ 30,4 фунт-фут)

4.
Смажьте шарнирные части указанных петель.
5.
Проверьте наличие утечек воды.
