Процедуры ремонта

Замена

Наденьте перчатки, чтобы не поранить руки.

При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. Используйте инструмент для снятия пластиковой панели, чтобы снять детали внутренней отделки, не повредив поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите напольную консоль в сборе. (См. Консоль пола — «Сборка консоли пола»)
2. 2
   Снимите переднее сиденье в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)
3. 3
   Снимите подушку заднего сиденья в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)
4. 4
   Снимите боковую отделку капота. (См. Отделка салона — «Боковая отделка капота»)
5. 5
   Снимите нижнюю облицовку центральной стойки. (См. Отделка салона — «Отделка центральной стойки»)
6. 6
   Снимите подставку для ног (А).
7. 7
   Снимите напольный ковер в сборе (B).
8. 8
   Для установки выполните процедуру удаления в обратном порядке.

   Замените все поврежденные зажимы (или фиксаторы штифтового типа).

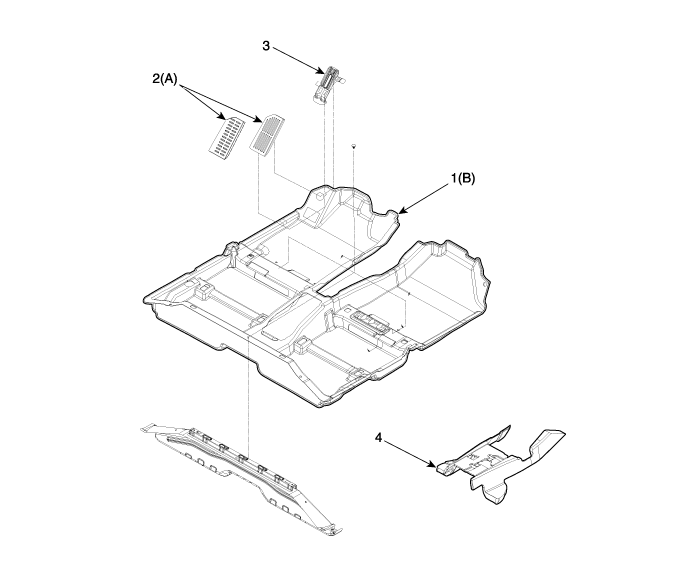

   1. Коврик переднего пола в сборе 2. Подножка

   3. Кронштейн подножки 4. Передняя накладка тоннеля
