Hyundai Elantra: электрические схемы сидений/переключатели подогрева сидений

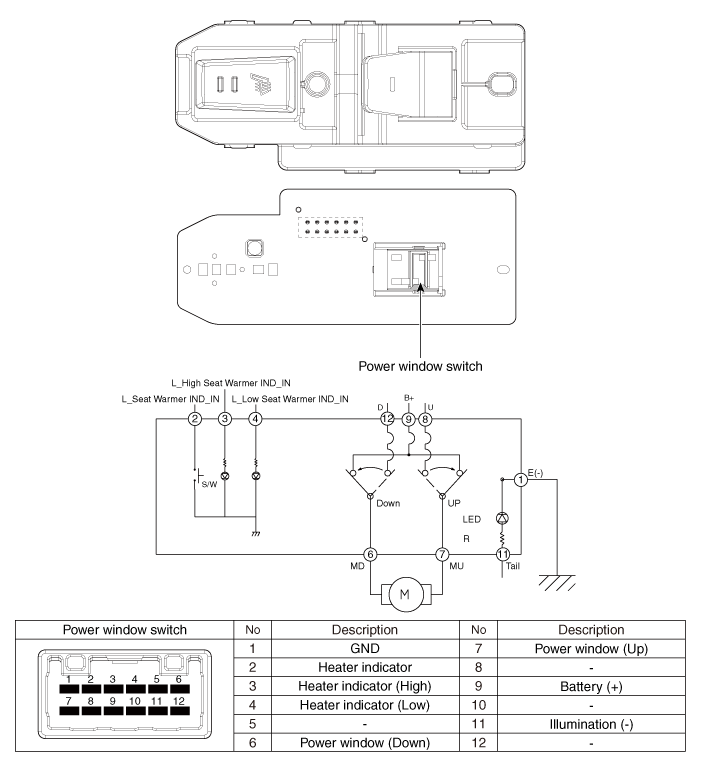

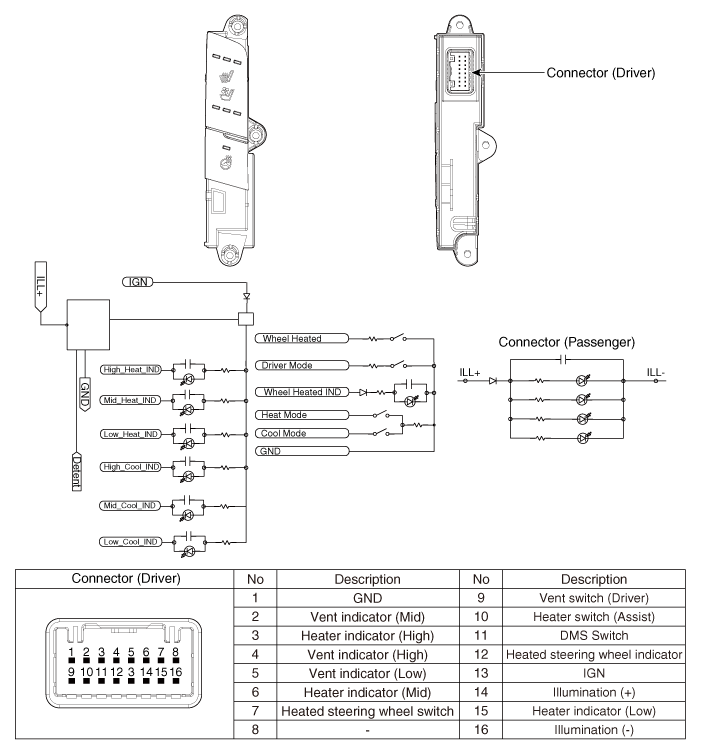

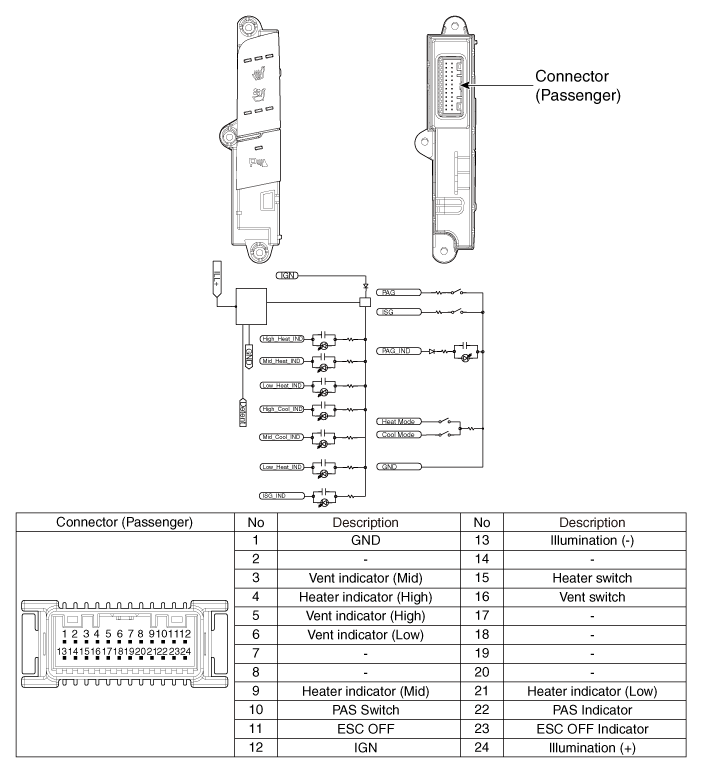

| Принципиальная электрическая схема |
Компоненты переключателя обогрева сиденья и их расположение
Компоненты
[Переднее сиденье]
[Заднее сидение] ...
Процедуры ремонта переключателя обогревателя сиденья
Удаление
[Переднее сиденье]
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите напольную консоль в сборе.
(См. Кузов — «Узел напольной консоли»)
[Заднее сидение]
1.
Отключите минус...
