Hyundai Elantra: Процедуры ремонта стеклоочистителя/омывателя ветрового стекла/переключателя стеклоочистителя-омывателя ветрового стекла

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Переключатель стеклоочистителя-омывателя ветрового стекла Процедуры ремонта

Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Если необходимо снять узел многофункционального переключателя, снимите рулевое колесо.
(Система рулевого управления - "Руль")
3.
Снимите верхние кожухи рулевой колонки (А).
(См. Кузов — «Панель кожуха рулевой колонки»)
4.
Снимите часовую пружину.
(См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

5.
Отсоедините разъем многофункционального переключателя (А).

6.
Ослабьте винты (2 шт.) на блоке многофункционального переключателя (А).

Монтаж
1.
Установите многофункциональный переключатель.
2.
Установите часовую пружину и рулевое колесо.
3.
Установите верхний и нижний кожухи рулевой колонки.
4.
Установите рулевое колесо.
Осмотр (с ГРС)
1.
При нажатии каждого переключателя проверяйте подачу электроэнергии. между разъемом многофункционального переключателя и заземлением, а если электричество не соответствует спецификации, замените выключатель.

Описание
Выключатель
Нет.
Значение сопротивления (?, ±1%)
Сигнал переключателя стеклоочистителя
ТУМАН
1 - 9
330
ВЫКЛЮЧЕННЫЙ
?
ВНУТРЕННИЙ (АВТО)
800
Низкий
1800
Высокий
5700
Объем INT переднего стеклоочистителя
Том 1
7 - 9
330
Том 2
690
Том 3
1310
Том 4
2610
Том 5
7310
Выключатель противотуманных фар
ВЫКЛЮЧЕННЫЙ
9 - 10
?
НА
910
Выключатель указателя поворота
ВЫКЛЮЧЕННЫЙ
9 - 12
?
Левый
910
Верно
2910
Переключатель фар ближнего/дальнего света
ВЫКЛЮЧЕННЫЙ
9 - 13
?
Прохождение
910
Диммер
2910
Выключатель
ВЫКЛЮЧЕННЫЙ
9 - 14
?
Авто
680
Задний фонарь
1680
Фара головного света (ближний свет)
5580

2.
Электросистема кузова может быть быстро диагностирована неисправными частями с помощью системы диагностики автомобиля (GDS).
Система диагностики (GDS) предоставляет следующую информацию.
(1)
Самодиагностика: проверка кода неисправности (DTC) и отображения
(2)
Текущие данные: проверка состояния входных/выходных данных системы.
(3)
Проверка срабатывания: Проверка состояния работы системы
(4)
Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
3.
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
4.
Выберите «Модуль управления кузовным оборудованием (BCM)», чтобы проверить модуль управления кузовным оборудованием (BCM).
5.

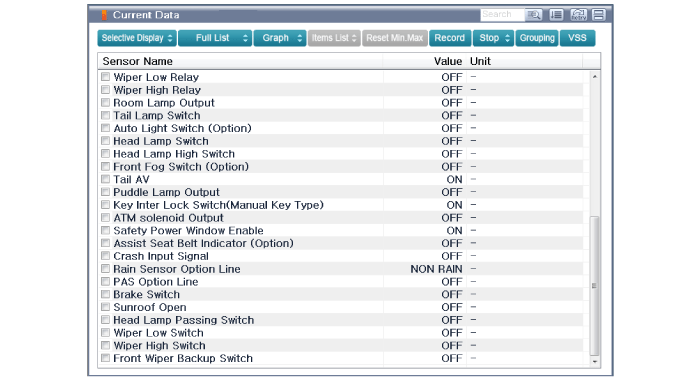

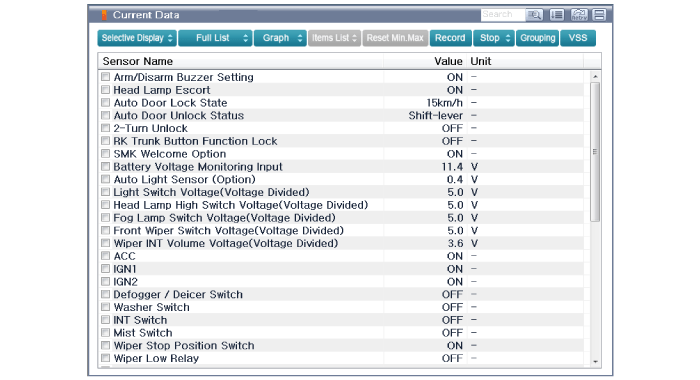

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующих модулю управления кузовным оборудованием (BCM).
