Hyundai Genesis: система запуска двигателя с кнопки / Расположение компонентов и компонентов

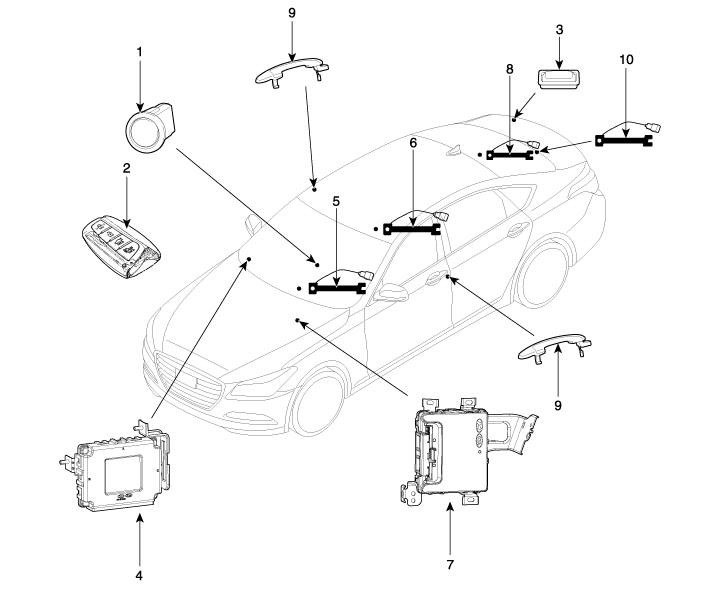

Расположение компонента

1. Кнопка пуска и остановки (SSB) 2. Брелок-ключ 3. Переключатель крышки багажника 4. Блок управления кузовом (BCM) 5. Внутренняя антенна 1

6. Внутренняя антенна 2 7. Блок смарт-ключей 8. Магистральная антенна 9. Дверная ручка и дверная антенна 10. Бамперная антенна

Кнопка запуска двигателя

...

Схематические диаграммы

Принципиальная схема (1) ...
