Hyundai Genesis: переднее сиденье / Компоненты и расположение компонентов

Компоненты

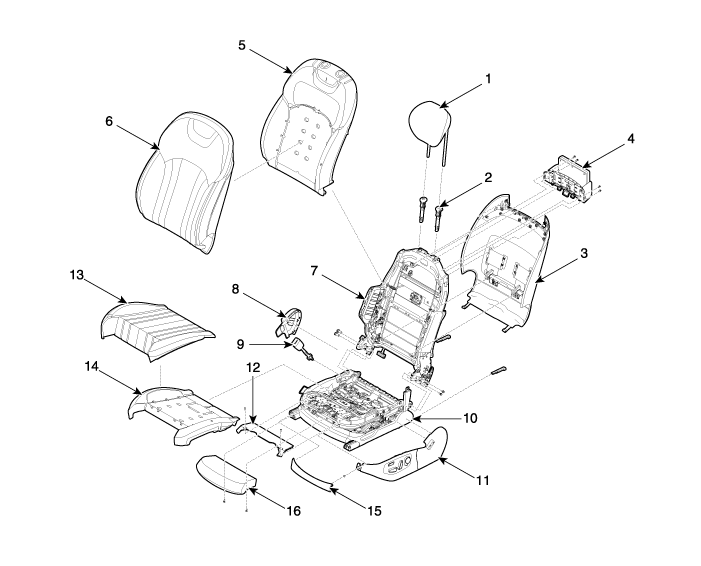

[Тип монитора]

1. Подголовник переднего сиденья 2. Направляющая подголовника переднего сиденья 3. Спинка переднего сиденья 4. Задний монитор в сборе 5. Накладка спинки переднего сиденья 6. Обивка спинки переднего сиденья 7. Каркас спинки переднего сиденья в сборе 8. Внутренняя крышка щитка переднего сиденья

9. Пряжка переднего ремня безопасности 10. Каркас подушки переднего сиденья в сборе 11. Внешний щиток переднего сиденья 12. Нижняя крышка удлинителя передней подушки 13. Чехол подушки переднего сиденья. 14. Подушка подушки переднего сиденья 15. Крышка центрального щитка переднего сиденья 16. Модули удлинителей подушек передних сидений

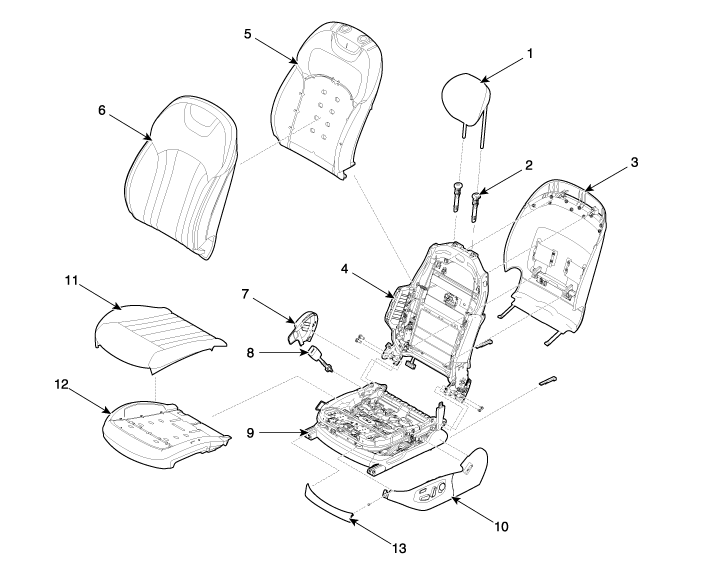

[Общий тип]

1. Подголовник переднего сиденья 2. Направляющая подголовника переднего сиденья 3. Спинка переднего сиденья 4. Каркас спинки переднего сиденья в сборе 5. Накладка спинки переднего сиденья 6. Обивка спинки переднего сиденья 7. Внутренняя крышка щитка переднего сиденья

8. Пряжка переднего ремня безопасности 9. Каркас подушки переднего сиденья в сборе 10. Внешний кожух переднего сиденья. 11. Чехол подушки переднего сиденья. 12. Подушка подушки переднего сиденья 13. Крышка переднего щитка переднего сиденья

Переднее сиденье

...

Компоненты узла переднего сиденья и расположение компонентов

Расположение компонента 1. Переднее сиденье в сборе ...
