Hyundai Genesis: Процедуры ремонта переднего сиденья / спинки переднего сиденья

Замена

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите переднее сиденье в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)

2.	Снимите внешнюю крышку заднего щитка переднего сиденья. (См. Переднее сиденье — «Внешняя крышка щитка переднего сиденья»)

3.	Снимите подголовник переднего сиденья (А), потянув его вверх.

4.	Снимите нижнюю защиту переднего сиденья (А).

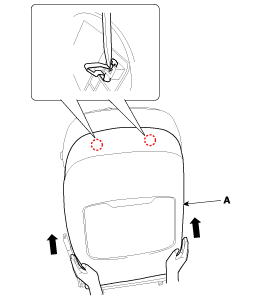

5.	Снимите спинку переднего сиденья (А). • Возьмите обе нижние стороны задней панели руками и снимите ее в направлении, указанном стрелкой. • Будьте осторожны, чтобы не повредить фиксирующие зажимы.

6.	Снимите задний воздуховод вентиляции переднего сиденья (А).

7.	Снимите защиту (А) с каркаса спинки переднего сиденья.

8.	С помощью отвертки или съемника снимите направляющие (А) подголовника переднего сиденья, потянув их вверх. ? Как снять направляющую подголовника • Поверните направляющую подголовника, чтобы вытащить ее. • Будьте осторожны, чтобы не повредить стальной зажим (B).

9.	Снимите обивку спинки переднего сиденья (А) с рамы спинки переднего сиденья.

10.	После удаления ленты-липучки (A) и кольцевых зажимов (B) на передней части спинки сиденья снимите обивку спинки переднего сиденья (C). • Убедитесь, что проволочная вставка губки не смещена.

11.

Установите в порядке, обратном снятию. • Убедитесь, что разъемы полностью подключены • Замените все поврежденные клипсы. • Во избежание образования складок убедитесь, что чехол (B) равномерно натянут, прежде чем подсоединять зажимы (A). • Замените кольцевые зажимы новыми с помощью специального инструмента (C) (09880-4F000).

Компоненты и расположение компонентов обивки спинки переднего сиденья

Расположение компонента 1. Обивка спинки переднего сиденья ...

Компоненты чехла подушки переднего сиденья и расположение компонентов

Расположение компонента 1. Чехол подушки переднего сиденья ...
