Hyundai Genesis: Процедуры ремонта напольной консоли / подлокотника консоли

Замена

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.

Снимите ручку переключения передач и пыльники (А), потянув их вертикально. • Будьте осторожны при снятии рукоятки рычага переключения передач, потому что, в отличие от некоторых моделей, ее поворот для снятия может привести к повреждению рукоятки рычага переключения передач. • Вставив ручку рычага переключения передач в рукоятку рычага переключения передач, нажмите на нее резиновым молотком (давление: 55±10 кгс). • Продолжайте нажимать на нее, пока линия установки на стержне не станет невидимой.

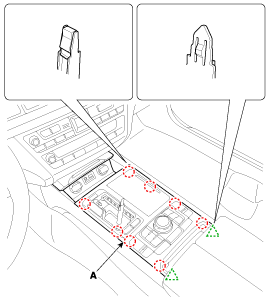

2.	Используя отвертку или съемник, полностью снимите верхнюю часть передней консоли (A).

3.	Отсоедините разъемы (А).

4.	С помощью отвертки или съемника снимите боковую крышку консоли (А). [левый] [Правый]

5.	Снимите подлокотник консоли (А).

6.	Снимите сервисную крышку подлокотника консоли (А).

7.	Отверните болты крепления, снимите подлокотник консоли (А).

8.	Отсоедините разъемы (А).

9.	Снимите подлокотник передней консоли (В).

10.	Установите в порядке, обратном снятию. • Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.

Компоненты подлокотника консоли и расположение компонентов

Расположение компонента 1. Подлокотник передней консоли ...

Компоненты крышки задней консоли и их расположение

Расположение компонента 1. Крышка задней консоли ...
