Hyundai Genesis: Процедуры ремонта модуля подушки безопасности / модуля подушки безопасности водителя (DAB) и часовой пружины

Удаление

1.	Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.

2.	Вставьте плоский инструмент (04 мм) в направляющее отверстие, расположенное в нижней части рулевого колеса, и нажмите на пружину. Вставляя инструмент в отверстие, следите за тем, чтобы инструмент не повредил подушку подушки безопасности.

3.

Поверните рулевое колесо против часовой стрелки, чтобы сделать направляющее отверстие (А), показанное справа. Вставьте инструмент в отверстие (B) и отогните фиксированную пружину DAB. Обязательно потяните за крышку DAB, когда отгибаете пружину. Потяните за крышку DAB при расцеплении пружины DAB, потому что DAB не поднимается автоматически.

4.	Поверните рулевое колесо по часовой стрелке. Вставьте инструмент в отверстие (B) и отогните фиксированную пружину DAB. Не забудьте снять крышку DAB, когда Будьте осторожны, чтобы не вставить инструмент в неправильное отверстие.

5.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевая колонка и вал»)

6.	Ослабьте винты крепления кожуха рулевой колонки и снимите кожух. Будьте осторожны, чтобы не вставить инструмент в неправильное отверстие.

7.	Отсоедините часовую пружину и разъем звукового сигнала, затем снимите часовую пружину.

осмотр

Никогда не пытайтесь измерить сопротивление цепи подушки безопасности. модуль (пиропатрон), даже если вы используете указанный тестер. Если схема сопротивление измеряется тестером, случайное срабатывание подушки безопасности привести к серьезной травме.

1.	Проверьте покрытие колодки на наличие вмятин, трещин или деформации.

2.	Проверьте модуль подушки безопасности на наличие вмятин, трещин или деформации.

3.	Проверьте крюки и разъемы на наличие повреждений, клеммы на деформацию и жгут на предмет заеданий.

4.	Проверьте корпус газогенератора подушки безопасности на наличие вмятин, трещин или деформаций.

1.	Если во время осмотра будут обнаружены какие-либо неподходящие детали, замените часовую пружину новой.

2.	Проверьте разъемы и защитную трубку на наличие повреждений, клеммы на деформацию.

Монтаж

1.	Установите передние колеса прямо.

2.	Выключите зажигание.

3.	Отсоедините отрицательный кабель аккумуляторной батареи от аккумуляторной батареи и подождите не менее трех минут, прежде чем начинать работу.

4.	Подсоедините разъем жгута часовой пружины и разъем жгута звукового сигнала к часовой пружине.

5.	Центрируйте часовую пружину. (1) Поверните часовую пружину по часовой стрелке до упора. (2) Из положения остановки поверните часовую пружину против часовой стрелки на 2 оборота. (3) Совместите метки (??).

6.	Установите кожух рулевой колонки и рулевое колесо. (См. Система рулевого управления — «Рулевая колонка и вал»)

7.

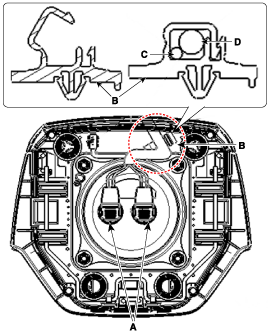

Подсоедините разъем модуля подушки безопасности водителя (DAB) и звуковой сигнал. разъем, а затем установите модуль подушки безопасности водителя (DAB) на руль. При подключении разъемов DAB (A) убедитесь, что соединение выполнено дважды, как показано на рисунке ниже. Плотно закрепите провод звукового сигнала (C) и провод инфлятора DAB (D) с помощью зажима (B).

8.	Установите модуль подушки безопасности.

9.	Снова подсоедините кабель аккумулятора (-).

10.	После замены модуля подушки безопасности следует убедиться в исправности систем подушек безопасности и звукового сигнала. Если он включен в замке зажигания, сигнальная лампа подушки безопасности загорается на 6 секунд, но ее необходимо выключить.
