Hyundai Genesis: Компоненты и расположение компонентов контроллера / обогревателя и блока управления кондиционером
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Отопление, вентиляция, кондиционирование
/
Контроллер
/ Компоненты и расположение компонентов блока управления отопителем и кондиционером

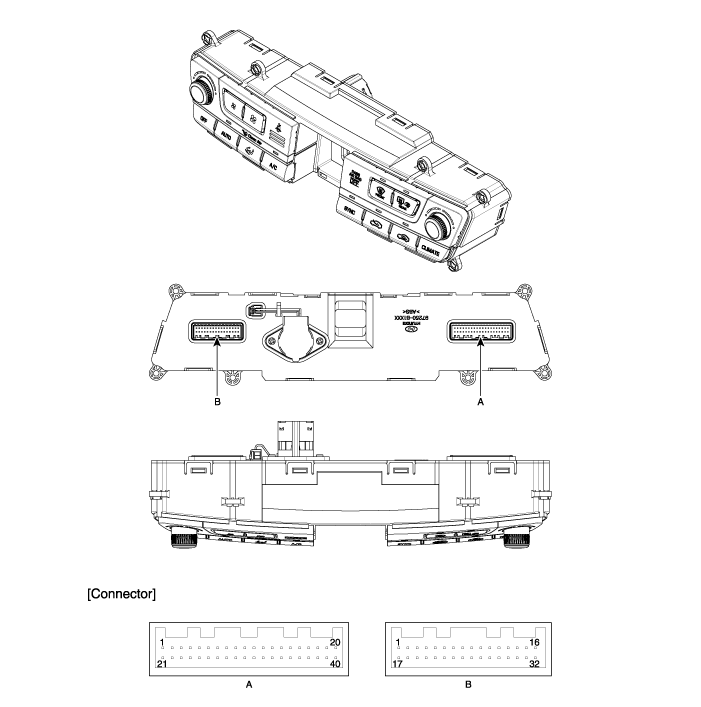

| Компонент |
| Функция контактов разъема |
|
Пин №
|
Функция разъема А
|
Пин №
|
Функция разъема B
|
|
1
|
Задний фонарь (ILL+)
|
1
|
Земля
|
|
2
|
Датчик REF(+5В)
|
2
|
Диагностический ионизатор
|
|
3
|
Привод управления режимом водителя (Vent)
|
3
|
Чистый сигнал
|
|
4
|
Привод управления режимом водителя (размораживание)
|
4
|
-
|
|
5
|
Обратная связь привода управления режимом водителя
|
5
|
Индикатор ремня безопасности пассажира
|
|
6
|
Привод контроля температуры водителя (охлаждение)
|
6
|
Индикатор заднего ремня безопасности (слева)
|
|
7
|
Привод контроля температуры водителя (обогрев)
|
7
|
Индикатор заднего ремня безопасности (в центре)
|
|
8
|
Обратная связь исполнительного механизма контроля температуры водителя
|
8
|
Индикатор заднего ремня безопасности (правый)
|
|
9
|
Активатор разморозки (открыт)
|
9
|
Датчик влажности
|
|
10
|
Активатор разморозки (закрыт)
|
10
|
Сигнал датчика CO2
|
|
11
|
Обратная связь привода разморозки
|
11
|
-
|
|
12
|
Впускной привод (FRE)
|
12
|
Датчики испарителя(+)
|
|
13
|
Впускной привод (REF)
|
13
|
Задний датчик обогрева
|
|
14
|
Обратная связь привода впуска
|
14
|
Нагревать
|
|
15
|
-
|
15
|
Idle Stop&Go-DC
|
|
16
|
-
|
16
|
Батарея
|
|
17
|
-
|
17
|
Масса датчика
|
|
18
|
-
|
18
|
Привод консольного режима (вентиляция заднего сиденья)
|
|
19
|
К-ЛАЙН
|
19
|
Привод консольного режима (пол заднего сиденья)
|
|
20
|
Лев stat (ILL-)
|
20
|
Обратная связь с приводом в консольном режиме
|
|
21
|
Зажигание 2
|
21
|
Сервопривод температуры консоли (охлаждение)
|
|
22
|
Активатор режима (вентиляция)
|
22
|
Сервопривод температуры консоли (обогрев)
|
|
23
|
Активатор режима (Разморозка)
|
23
|
Обратная связь исполнительного устройства температуры консоли
|
|
24
|
Обратная связь привода режима
|
24
|
Активатор включения/выключения консоли (Выкл.)
|
|
25
|
Датчик температуры водителя (охлаждение)
|
25
|
Активатор включения/выключения консоли (вкл.)
|
|
26
|
Датчик температуры водителя (обогрев)
|
26
|
Обратная связь привода включения/выключения консоли
|
|
27
|
Обратная связь температурного привода
|
27
|
Исполнительный механизм выключателя температуры консоли
|
|
28
|
P-CAN (ВЫСОКИЙ)
|
28
|
Активатор включения/выключения консоли (вкл.)
|
|
29
|
P-CAN (НИЗКИЙ)
|
29
|
PAB ВКЛ Синус
|
|
30
|
ЗАДЕРЖКА
|
30
|
PAB ВЫКЛ Синус
|
|
31
|
-
|
31
|
зажигание PAB
|
|
32
|
Сигнал PTC включен
|
32
|
зажигание 1
|
|
33
|
Реле PTC 2
|
?
|
?
|
|
34
|
Реле PTC 3
|
?
|
?
|
|
35
|
ЕСВ +
|
?
|
?
|
|
36
|
ECV- (земля)
|
?
|
?
|
|
37
|
Мотор вентилятора (+)
|
?
|
?
|
|
38
|
FET (Ворота)
|
?
|
?
|
|
39
|
FET (обратная связь по стоку)
|
?
|
?
|
|
40
|
Земля
|
?
|
?
|
Контроллер
...
Процедуры ремонта блока управления отопителем и кондиционером
Самодиагностика
1.
Процесс самодиагностики
2.
Как прочитать код самодиагностики
После того, как панель дисплея мигнет три раза каждые 0,5 секунды,
соответствующий код неисправности мигает на экране настройки ...
