Hyundai Genesis: Процедуры ремонта контроллера / отопителя и блока управления кондиционером

Самодиагностика

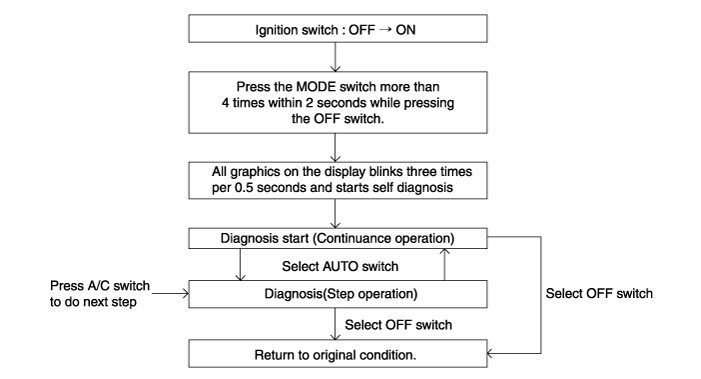

1.	Процесс самодиагностики

2.

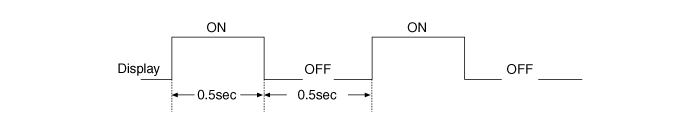

Как прочитать код самодиагностики После того, как панель дисплея мигнет три раза каждые 0,5 секунды, соответствующий код неисправности мигает на дисплее настройки температуры панель каждые 0,5 секунды и будет показывать две цифры. Коды отображаются в числовой формат Код неисправности Код неисправности Устройство управления Ошибка Описание 0 Нормальный 11 Обрыв датчика температуры в салоне 12 Замыкание датчика температуры в салоне 13 Датчик температуры окружающего воздуха разомкнут 14 Короткое замыкание датчика температуры окружающего воздуха 17 Датчик температуры испарителя разомкнут 18 Замыкание датчика температуры испарителя 19 Обрыв/короткое замыкание потенциометра температуры двери (со стороны водителя) 20 Электродвигатель потенциометра дверцы температуры (со стороны водителя) 21 Потенциометр двери режима открыт/закорочен (со стороны водителя) 22 Мотор потенциометра дверцы режимов 23 Датчик автозапотевания разомкнут 24 Короткое замыкание датчика автозапотевания 25 Потенциометр впускной двери открыт/короткое замыкание 26 Электродвигатель потенциометра впускной двери 27 Датчик AQS открыт 28 Короткое замыкание датчика AQS 31 Неисправность датчика AQS 32 Потенциометр температуры двери разомкнут/закорочен (со стороны пассажира) 33 Электродвигатель потенциометра температуры двери (со стороны пассажира) 34 Потенциометр дверцы температуры консоли открыт/короткое замыкание 35 Двигатель потенциометра дверцы температуры консоли 36 Дверца температуры консоли A Потенциометр открыт/короткое замыкание 37 Дверца температуры консоли Потенциометр двигателя 38 Привод консольного воздуховода открыт/закорочен 39 Исполнительный двигатель консольного воздуховода 43 Потенциометр автоматического предотвращения запотевания разомкнут/закорочен 44 Мотор потенциометра автоматического предотвращения запотевания 45 APT (датчик давления кондиционера) Неисправность сигнала CAN 47 Неисправность сигнала RPM CAN 48 Неисправность сигнала CAN скорости автомобиля 49 Неисправность сигнала CAN температуры охлаждающей жидкости двигателя 50 Неисправность кластерного ионизатора 51 Обрыв заднего датчика температуры в салоне 52 Короткое замыкание заднего датчика температуры в салоне 53 Датчик воздуховода консоли разомкнут 54 Короткое замыкание датчика консольного воздуховода 55 Cool & Warm box - Ошибка термистора 56 Холодный и теплый ящик - ошибка Пельтье 57 Cool & Warm box - Ошибка давления вентилятора 58 Cool & Warm box - Блокировка вентилятора 59 Cool & Warm box - Неисправность вентилятора

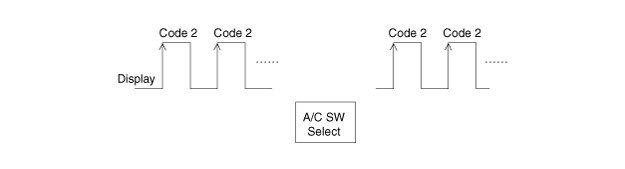

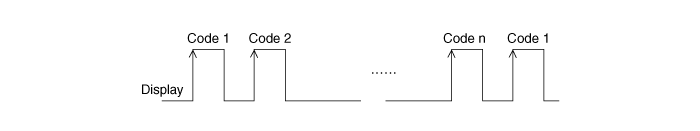

3.	Отображение кода неисправности (1) Непрерывная работа: Нет или один код DTC. (2) Непрерывная работа: Два или более кода DTC. (3) ШАГОВАЯ операция А. Ни один код неисправности или один код неисправности не считается продолжением работы. Б. Два или более кода DTC.

4.	Если при проверке отображаются коды неисправностей, проверьте причины неисправности, обратившись к таблице кодов неисправностей.

5.

Отказоустойчивый Нет. Датчик и сигнал Отказоустойчивая функция 1 Автомобильный датчик 25°С (77°F) 2 Задний внутриавтомобильный датчик 25°С (77°F) 3 Датчик температуры окружающей среды 20°С (68°F) (Экран: "---" °C или "---°F") 4 Датчик автоматического предотвращения запотевания (Относительная влажность) Влажность: 0% 5 Кластерный ионизатор - 6 Датчик температуры испарителя -2°С (28,4°F) 7 Датчик СКВ - 8 Электрический регулирующий клапан (ECV) - 9 Скорость автомобиля (VS) 0 км/ч 10 Скорость автомобиля (VS) - TCU 0 км/ч 11 Скорость двигателя 650 об/мин 12 Сигнал ошибки оборотов двигателя 650 об/мин 13 Сигнал положения дроссельной заслонки 0% 14 Температура охлаждающей жидкости двигателя -2°С (28,4°F) 15 Ограничение максимального крутящего момента компрессора кондиционера 0 Нм 16 Выходное значение датчика APT 0 гПа 17 Активация реле компрессора кондиционера - 18 Целевая частота вращения двигателя на холостом ходу - 19 Консольный датчик воздуховода - Нет. Актуатор Отказоустойчивая функция 1 Обратная связь привода контроля температуры Заданная температура составляет 24,5°C (76,1°F) или ниже: максимальное охлаждение Установленная температура составляет 25,0°C (77°F) или выше: Макс. 2 Обратная связь привода управления режимами Вентиляция: Вентиляция Другие: Размораживание 3 Обратная связь привода впуска Рециркуляция: Рециркуляция Другие: Свежий 4 Обратная связь привода автоматического предотвращения запотевания Вентиляция и B/L: Закрыть Другие : Открыть 5 Привод управления температурой консоли Заданная температура составляет 24,5°C (76,1°F) или ниже: максимальное охлаждение Установленная температура составляет 25,0°C (77°F) или выше: Макс. 6 Обратная связь исполнительного механизма управления температурой консоли A Заданная температура составляет 24,5°C (76,1°F) или ниже: максимальное охлаждение Установленная температура составляет 25,0°C (77°F) или выше: Макс. 7 Обратная связь привода консольного воздуховода Вентиляция: Вентиляция Другие: Этаж ? Для получения дополнительной информации см. руководство по коду DTC.

Замена

Наденьте перчатки, чтобы защитить руки.

• Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы предотвратить повреждение поверхности. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите боковую декоративную накладку в сборе [RH] (См. Кузов — «Боковая накладка аварийной подушки в сборе [правая]»)

3.	Снимите блок управления отопителем и кондиционером с центральной панели, предварительно ослабив крепежные винты (А).

4.	Отсоедините разъемы контроллера кондиционера и отопителя (А).

5.	Снимите блок управления отопителем и кондиционером с центральной панели, предварительно ослабив крепежные винты.

6.	Установите в порядке, обратном снятию. • Убедитесь, что разъем подключен правильно. • Замените все поврежденные клипсы.

Компоненты и расположение компонентов блока управления отопителем и кондиционером

Компонент Функция контактов разъема Номер контакта Функция разъема A Номер контакта Функция разъема B 1 Задний фонарь (ILL+) 1 Масса 2 Датчик REF (+ 5 В) 2 Диагностический ионизатор 3 Привод управления режимом водителя (вентиляция) 3 Очистка ...
