Hyundai Genesis: схематические схемы системы помощи при парковке (PGS) / блока PGS (заднего и слепого блока)
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Электрическая система кузова
/
Система помощи при парковке (PGS)
/ Блок PGS (задний и слепой блоки) Принципиальные схемы

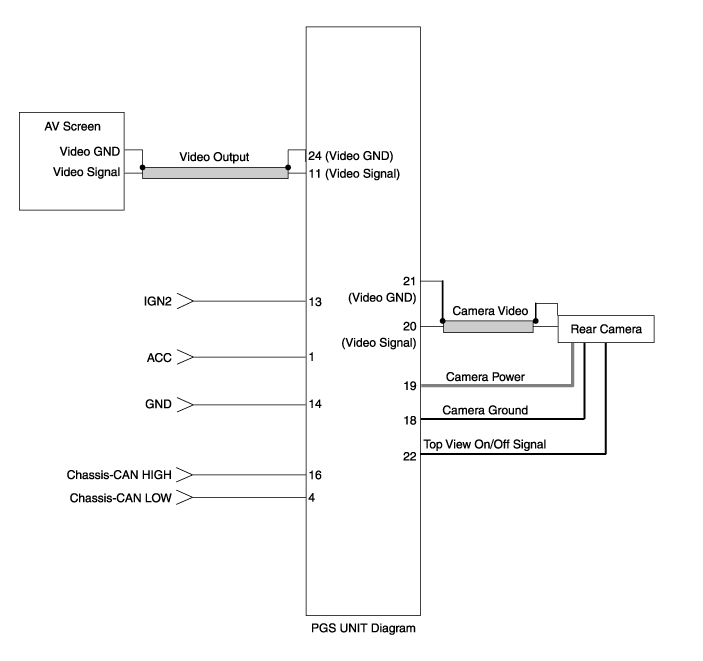

| Принципиальная электрическая схема |
Входное/выходное напряжение на клеммах
|
Нет.
|
Сигнал
|
Описание
|
уровень
|
|
1
|
АКК
|
АКК
|
ВЫКЛ (менее 1 В), ВКЛ (более 8 В)
|
|
4
|
C-CAN-L
|
Низкий уровень высокоскоростной шины CAN
|
-
|
|
11
|
V-ВЫХОД
|
Видео выход
|
-
|
|
13
|
IGN
|
Сигнал IGN
|
ВКЛ (более 9 В) / ВЫКЛ (менее 1 В)
|
|
16
|
C-CAN-H
|
Высокоскоростной CAN высокий
|
-
|
|
18
|
GND-R
|
Земля задней камеры
|
-
|
|
19
|
ЗАДНЯЯ СИЛА
|
VCC-ЗАДНИЙ
|
ВКЛ (6~7 В) / ВЫКЛ (менее 1 В)
|
|
20
|
V-IN-R
|
Задний видеовход
|
-
|
|
20
|
ВГНД-Р
|
Задняя видео земля
|
-
|
|
22
|
ПОСЛЕДОВАТЕЛЬНАЯ ЛИНИЯ
|
Управление видом сверху
|
-
|
|
24
|
ВГНД
|
Видеовыход GND
|
-
|
Блок PGS (задний и слепой блоки) Процедуры ремонта
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите корпус перчаточного ящика (А).
(См. Кузов — «Перчаточный ящик»)
3.
Снимите блок PGS (A) после ослабления гаек.
Установка ...
