Hyundai Genesis: система помощи при парковке (PGS) / описание и работа
| Описание |
Функция управления
Эта система поддерживает 2 вида основных функций. (Функция отображения заднего видео, функция отображения ожидаемой трассы колес)
Заднее видеоизображение и отображение ожидаемого следа колес работают в соответствии со скоростью автомобиля и положением передачи.

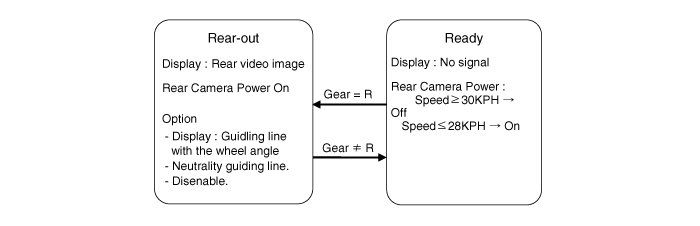

Функция контроля заднего вида
PGS подает питание на камеру заднего вида (при скорости ? 30 км/ч, сзади).
режим просмотра). Это необходимо для предотвращения времени задержки, которое вызывает процесс переключения
с передней камеры на заднюю камеру или наоборот.
Заднее видео появляется, когда передача переключается в положение R.
в готовом состоянии. Заднее видео не связано со скоростью автомобиля.
Следуя ВАРИАНТУ, Направляющая линия с углом поворота колеса и(или)
Направляющие линии нейтральности накладываются на видеоизображение заднего вида.
Функция режима заднего вида
Условия действия PGS для отображения камеры заднего вида следующие.
| 1. |
Когда сигнал IGN1 включен.
|
| 2. |
Когда сигнал положения R включен, а сигнал положения P выключен.
|
Если все верхние рабочие условия соблюдены, PGS переходит в задний режим. Это не связано со скоростью автомобиля.
Отображение обратного маршрута по углу поворота рулевого колеса
Режим заднего обзора содержит функцию перекрытия направляющих линий на видеоизображении с камеры.
| - |
Расчетный путь, связанный с углом поворота рулевого колеса
|
| - |
Расчетный путь при нейтральном положении рулевого колеса:
|
Состав направляющих линий следующий.
| 1. |
0,5 м от заднего бампера
|
| 2. |
1,0 м от заднего бампера
|
| 3. |
3,0 м от заднего бампера
|
| 4. |
Трасса колеса со стороны водителя
|
| 5. |
Маршрут колеса вспомогательной стороны
|
Компоненты и расположение компонентов
Схема системы
1. Блок ПГС2. Монитор АВН (ЖК)3. Камера заднего вида
...
