Процедуры ремонта Pre-activeSeat Belt Unit (PSB)

Удаление

1. 1
   Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.
2. 2
   Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
3. 3
   Снимите крепежные гайки (А).



4. 4
   Отсоедините разъем коленной подушки безопасности (В).



5. 5
   Отсоедините разъем блока управления psb (А).



6. 6
   Снимите гайку крепления блока управления psb (B).



Монтаж

1. 1
   Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.
2. 2
   Устанавливаем ЭБУ psb.
3. 3
   Установите разъем psb ecu



4. 4
   Установить коленную подушку безопасности.
5. 5
   Установите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
6. 6
   Подсоедините отрицательный кабель аккумуляторной батареи.

Вариант кодирования PSB

При замене ПСБ сиденья водителя или пассажира с новым обязательно выполните процедуру Variant Coding, используя ГДС. (Только для автомобилей без SCC) Вариант кодирования PSB

1. 1
   Выключите зажигание.
2. 2
   Подключить ГДС.
3. 3
   Включите зажигание при выключенном двигателе.
4. 4

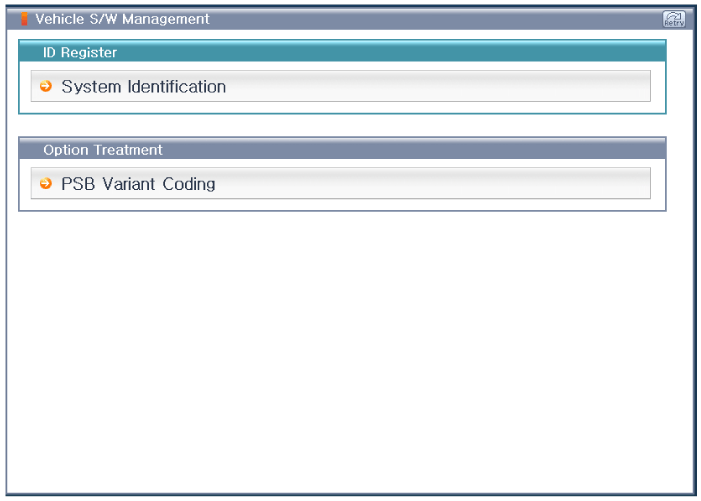

   Выберите «PSB-LH» или «PSB-RH», а затем выберите «Вариантное кодирование PSB».



5. 5

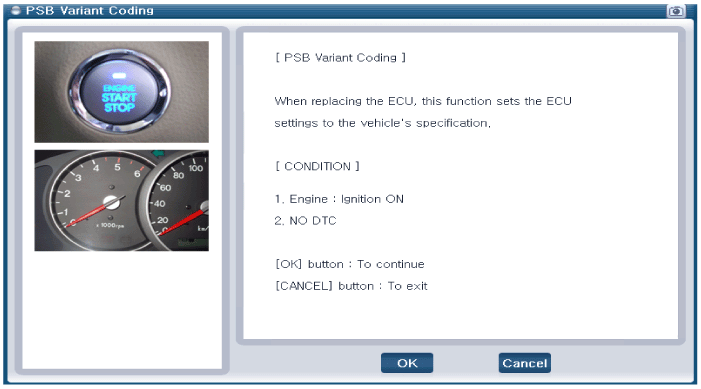

   Следуйте инструкциям на экране, а затем нажмите кнопку «ОК».



6. 6

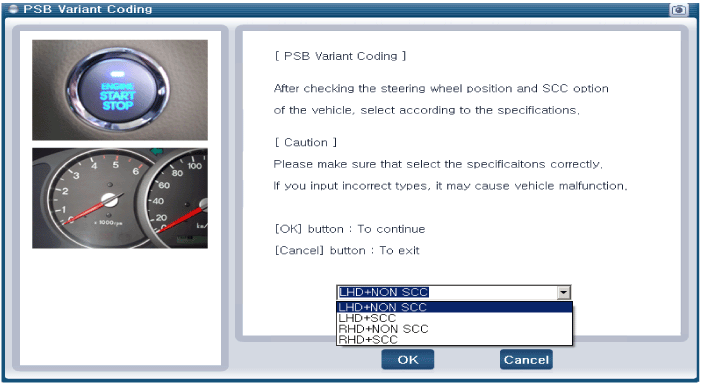

   Проверьте сторону водителя автомобиля (RHD или LHD) Проверьте, есть ли в автомобиле система Smart Cruise Control (SCC). Нажмите «ОК».



7. 7

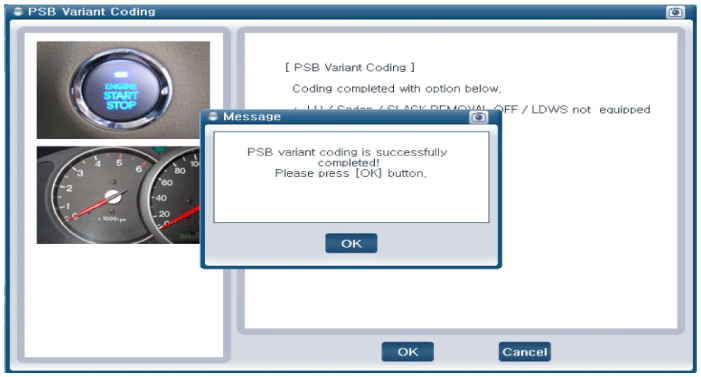

   Нажмите кнопку «ОК» после появления сообщения «Завершено».
