Hyundai Genesis: схематические схемы преднатяжителя ремня безопасности / Pre-activeSeat Belt Unit (PSB)
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Сдержанность
/
Преднатяжитель ремня безопасности
/ Схемы предварительного активного ремня безопасности (PSB)

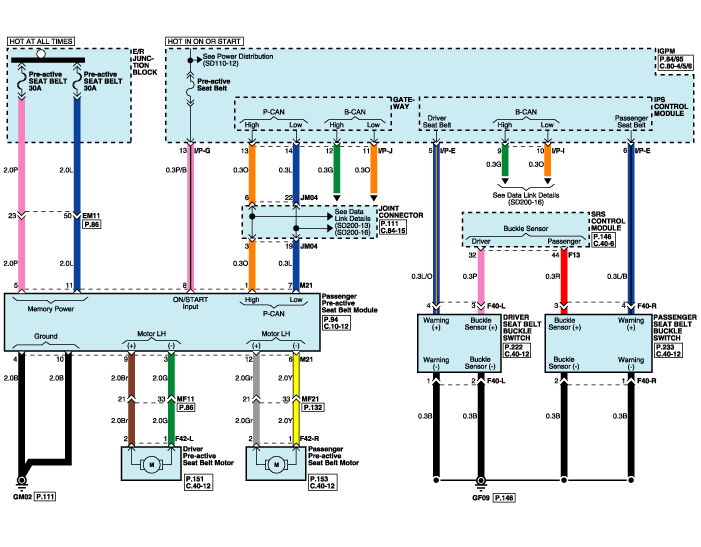

| Принципиальная электрическая схема |
Компоненты Pre-activeSeat Belt Unit (PSB) и их расположение
Компоненты
TCS: Система контроля тяги
ESP: Электронная система стабилизации
ACU: Блок управления подушками безопасности
CGW: Центральные ворота
SCC: умный круиз-контроль
LDWS: Система предупреждения о выходе из полосы движения...
Процедуры ремонта Pre-activeSeat Belt Unit (PSB)
Удаление
1.
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.
2.
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
...
