Hyundai Genesis: Компоненты и расположение компонентов внешней ручки задней двери / задней двери
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Кузов (внутри и снаружи)
/
Задняя дверь
/ Компоненты внешней ручки задней двери и их расположение

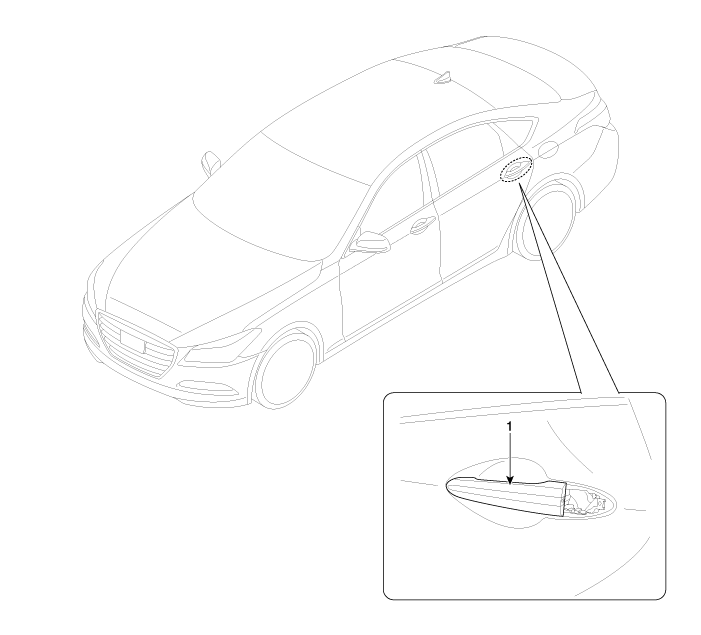

| Расположение компонента |
|
1. Наружная ручка задней двери
|
|
Процедуры ремонта модуля задней двери
Замена
1.
Снимите стекло задней двери.
(См. Задняя дверь — «Окно задней двери»)
2.
Снимите наружную ручку задней двери.
(См. Задняя дверь — «Внешняя ручка задней двери»)
...
Порядок ремонта наружной ручки задней двери
Замена
1.
Снимите заглушку отверстия (B).
2.
Ослабив крепежный болт, снимите кожух внешней ручки задней двери (А).
Момент затяжки :
6,9~10,8 Н.м (0,7~1,1 кгс.м, 5,1...
