Hyundai Genesis: Задняя дверь / Процедуры ремонта

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Кузов (внутри и снаружи) / Задняя дверь / Процедуры ремонта

Корректирование
Регулировка стекла
•
Проверьте направляющие стекла на наличие повреждений или износа и при необходимости замените их.
1.
Снимите обивку задней двери.
(См. Задняя дверь — «Облицовка задней двери»)
2.
Снимите заглушку монтажного отверстия (А) с модуля задней двери.
3.
Осторожно сдвиньте стекло передней двери (B), пока не станут видны болты крепления стекла, затем ослабьте их.

4.
Проверьте движение стекла.
Регулировка дверной защелки
1.
Снимите заднюю крышку фиксатора.
2.
Ослабьте болты (А) ровно настолько, чтобы язычок сдвинулся.
Момент затяжки :
(B): 16,7 ~ 21,6 Н·м (1,7 ~ 2,2 кгс·м, 12,3 ~ 15,9 фунт-фут)

3.
Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.
4.
Удерживая внешнюю ручку, прижмите дверь к кузову. чтобы убедиться, что ответная планка прилегает к корпусу заподлицо. Если дверь защелки должным образом, затяните винты и перепроверьте.
Регулировка положения двери
•
После установки задней двери проверьте, подходит ли кузов заподлицо/параллельно всем краям передней двери. Убедитесь, что дверь и края тела параллельны. Перед регулировкой замените крепление болты.
1.
Убедитесь, что края двери и корпуса параллельны.

2.
При регулировке дверей поставьте автомобиль на твердую ровную поверхность.
3.

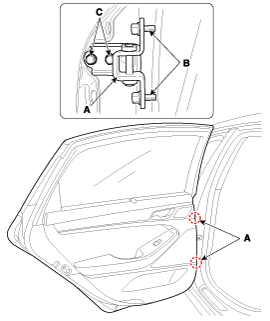

Отрегулируйте петли (А):
А.
Слегка ослабьте болты крепления дверцы и перемещайте дверцу внутрь или наружу, пока она не выровняется с кузовом.
Б.
Слегка ослабьте болты крепления петли и сдвиньте дверь вперед или назад, вверх или вниз, чтобы выровнять зазоры.
С.
Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь при регулировке двери.
Момент затяжки :
(B): 21,6 ~ 26,5 Н·м (2,2 ~ 2,7 кгс·м, 15,9 ~ 19,5 фунт-фут)
(C): 37,3 ~ 41,2 Н·м (3,8 ~ 4,2 кгс·м, 27,5 ~ 30,4 фунт-фут)

4.
Смажьте шарнирные части шарниров, указанные стрелками.
5.
Проверьте наличие утечек воды.
Компоненты и расположение компонентов
Компоненты 1. Заглушка внутренней ручки задней двери2. Заглушка задней двери3. Обшивка задней двери4. Внутренняя крышка рамы задней двери 5. Модуль задней двери6. Защелка задней двери в сборе7. Панель задней двери8. Канал задней двери...
Компоненты обивки задней двери и расположение компонентов
Расположение компонента 1. Обшивка задней двери ...
