Процедуры ремонта спинки заднего сиденья

Замена

Наденьте перчатки, чтобы не поранить руки.

При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите спинку заднего сиденья в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)
2. 2
   Снимите крышку направляющей ремня (А), расположенную на внутренней стороне заднего сиденья.



   ? Как снять внешний крючок Освободите крючок, надавив на переднюю (A) и заднюю (B) канавки, пока не услышите щелчок с помощью шила или булавки.

3. 3
   Нажмите на канцелярскую кнопку (В) и снимите подголовник заднего сиденья (А).



4. 4
   Ослабив крепежные винты, снимите крышку направляющей ремня (А) на внешней стороне заднего сиденья.



   ? Как снять внутренний крючок Освободите крючок, нажимая на часть (А) до тех пор, пока не услышите щелчок с помощью шила или булавки. Совместите штифт с полукруглым отверстием (А) на нижней направляющей. Снимите внутреннюю крышку, вставив штифт, слегка нажав на подушку спинки заднего сиденья в направлении, указанном стрелкой.

5. 5
   Вытяните направляющие подголовника заднего сиденья (А), зажимая обе стороны нижней части направляющих, и снимите их.



   ?Как снять направляющую подголовника Поверните направляющую подголовника, чтобы вытащить ее.

   Будьте осторожны, чтобы не повредить стальной зажим (B).

6. 6
   Отсоедините разъем переключателя задней шторки (А). (См. Электрическая система кузова — «Выключатель задней шторки»)



7. 7
   Снимите зажимы крепления проводки (А).



8. 8

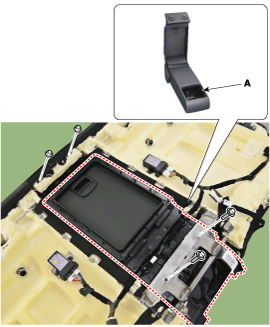

   Ослабив крепежные болты и гайки, снимите задний задний подлокотник (А).

   Момент затяжки : 19,6 ~ 29 Н·м



9. 9
   После снятия зажимов на задней части спинки сиденья снимите обивку спинки заднего сиденья (А). [Задняя сторона]



   [Лицевая сторона]



10. 10
    Установите в порядке, обратном снятию.

    Сняв кольцевые зажимы (А) внутри чехла подушки заднего сиденья, снимите чехол (В) подушки заднего сиденья. Замените кольцевые зажимы новыми с помощью специального инструмента (C) (09880-4F000).
