Процедуры ремонта

Замена

Наденьте перчатки, чтобы не поранить руки.

При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите подушку заднего сиденья в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)
2. 2
   Снимите спинку заднего сиденья в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)
3. 3
   Ослабив крепежные болты, снимите панель и перегородку в сборе (А).
4. 4
   Снимите панель багажного отделения (В).
5. 5
   Снимите заднюю поперечную обшивку (С).
6. 6
   Снимите верхнюю облицовку задней перегородки (D).
7. 7
   Ослабив крепежные винты, снимите боковую обшивку багажника (Е).
8. 8
   Установите в порядке, обратном снятию.

   Замените поврежденные клипсы.

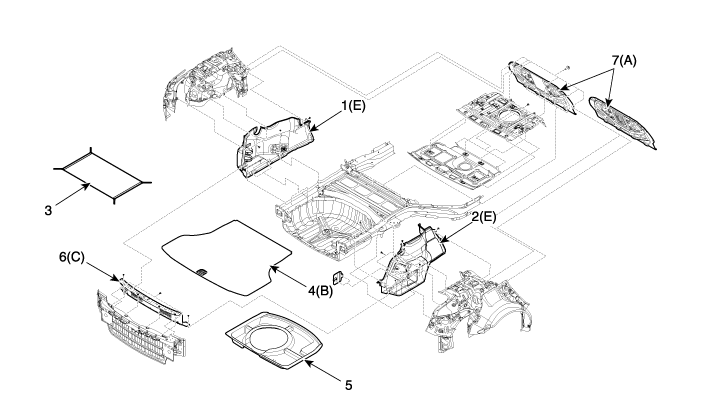

   1. Боковая обшивка багажника [LH] 2. Боковая обивка багажника [правая] 3. Багажная сетка 4. Крышка багажника

   5. Багаж под навесом 6. Задняя поперечная обшивка 7. Панель и отделка перегородки 8. Верхняя обшивка перегородки
