Процедуры ремонта обшивки крыши в сборе

Замена

Наденьте перчатки, чтобы не поранить руки.

При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите переднее сиденье. (См. Переднее сиденье — «Переднее сиденье в сборе»)
2. 2
   Снимите заднее сиденье. (См. Заднее сиденье — «Заднее сиденье в сборе»)
3. 3
   Снимите облицовку передней стойки. (См. Отделка салона — «Отделка передней стойки»)
4. 4
   Снимите верхнюю облицовку стойки поперечного колеса. (См. Отделка салона — «Отделка центральной стойки»)
5. 5
   Снимите облицовку задней стойки. (См. Отделка салона — «Облицовка задней стойки»)
6. 6
   Снимите дополнительный солнцезащитный козырек. (См. Отделка крыши - «Солнцезащитный козырек»)
7. 7
   Снимите солнцезащитный козырек и фиксатор. (См. Отделка крыши - «Солнцезащитный козырек»)
8. 8
   Снимите вспомогательную ручку. (См. Отделка крыши — «Вспомогательная ручка»)
9. 9
   Снимите лампу верхней консоли. (См. Электрическая система кузова — «Лампа на потолочной консоли»)
10. 10
    Снимите комнатную лампу. (См. Электрическая система кузова — «Комнатная лампа»)
11. 11
    Отсоедините разъем зеркала ECM. (См. Электрическая система кузова — «Электрохромное внутреннее зеркало заднего вида»)
12. 12
    Отсоедините разъем датчика дождя. (См. Электрическая система кузова — «Датчик дождя»)
13. 13
    Отсоедините разъем блока системы предупреждения о выходе из полосы движения (LDWS). (См. Электрическая система кузова — «Блок системы предупреждения о выходе из полосы движения (LDWS))».
14. 14
    Отсоедините основные разъемы обивки крыши (А) и крепежные зажимы в передней стойке. [Драйвер]



    [Пассажирский]



15. 15
    Отсоедините разъемы (А) и монтажные зажимы в задней стойке. [левый]



    [Правый]



16. 16

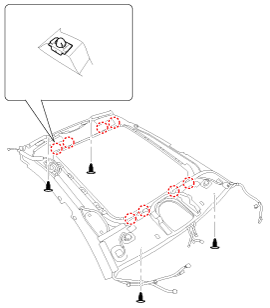

    С помощью съемника зажимов отсоедините стопорные штифты (А) обивки крыши в сборе.



17. 17
    Снимите узел отделки крыши (А) с панели кузова и вытащите его из автомобиля через заднюю дверь.



18. 18
    Снимите косметический светильник. (См. Электрическая система кузова — «Лампа в туалетном столике»)
19. 19
    Отсоедините жгут проводов обивки крыши (А) от обивки крыши (В).

    При снятии соблюдайте осторожность, чтобы не повредить жгут проводов обивки крыши (А).



    При установке жгута проводов отделки крыши (А) на крышу обрезка (B), непрерывно наносите клей-клей с помощью пистолета-распылителя инструмент. Поместите противошумную прокладку (C) на обшивку крыши (B), чтобы уменьшить шум.

20. 20
    Установите в порядке, обратном снятию.

    Убедитесь, что разъем подключен правильно. Замените все поврежденные клипсы.
