Схематические диаграммы

Схематические диаграммы

1. 1

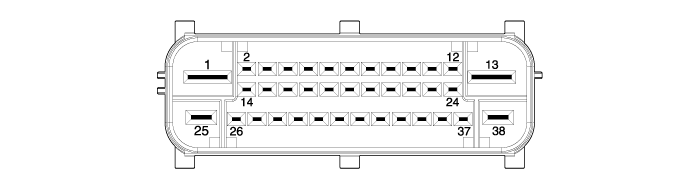

   Разъем вход/выход



   Нет.	Описание	Пин №	Описание
   1	Батарея(+)	20	-
   2	Соленоид РЛ (+)	21	-
   3	Соленоид РР (+)	22	-
   4	Соленоид ФЛ (+)	23	-
   5	Соленоид FR (+)	24	-
   6	-	25	мощность G-сенсора
   7	-	26	Сигнал G-сенсора кузова RR
   8	-	27	Сигнал G-сенсора тела FL
   9	-	28	Сигнал G-сенсора колеса FR
   10	-	29	Сигнал G-сенсора колеса FL
   11	-	30	Сигнал G-сенсора колеса FR
   12	-	31	МОЖЕТ ВЫСОКАЯ
   13	Земля	32	-
   14	Соленоид RL (-)	33	МОЖЕТ НИЗКИЙ
   15	Соленоид RR (-)	34	-
   16	Соленоид FL (-)	35	-
   17	Соленоид FR (-)	36	ИГН (+)
   18	-	37	-
   19	-	38	G-сенсор заземления

2. 2

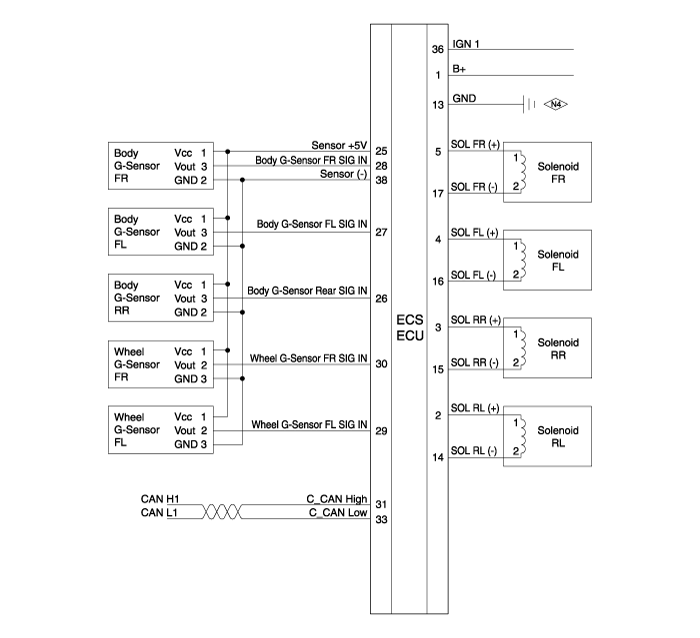

   Принципиальная электрическая схема
