Hyundai Genesis: система запуска / компоненты стартера и расположение компонентов

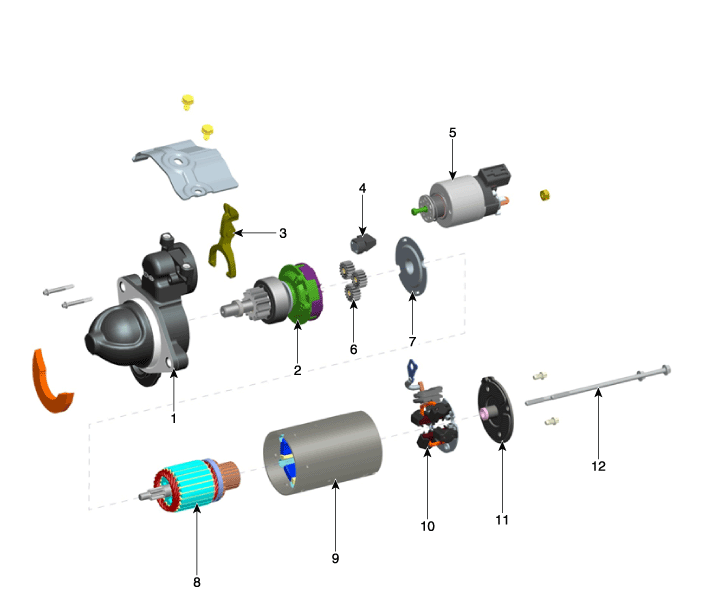

Компоненты

1. Передний кронштейн 2. Вал планетарной передачи в сборе 3. Рычаг 4. Набивка рычага 5. Магнитный переключатель 6. Планетарная передача

7. Щит 8. Сборка арматуры 9. Йоркская сборка 10. Сборка щеткодержателя 11. Задний кронштейн 12. Сквозной болт

Технические характеристики стартера

Спецификация ПозицияХарактеристикиНоминальное напряжение12 В, 1,7 кВтКоличество зубьев шестерни12Производительность[Холостой ход, 11,5 В]АмперМакс. 105 AСкоростьМин. 2550 об/мин ...

Схемы стартера

Принципиальная электрическая схема ...
