Принципиальные схемы управления наклоном и телескопом (SCM)
Место в руководстве: Электрическая система кузова
~1мин чтения

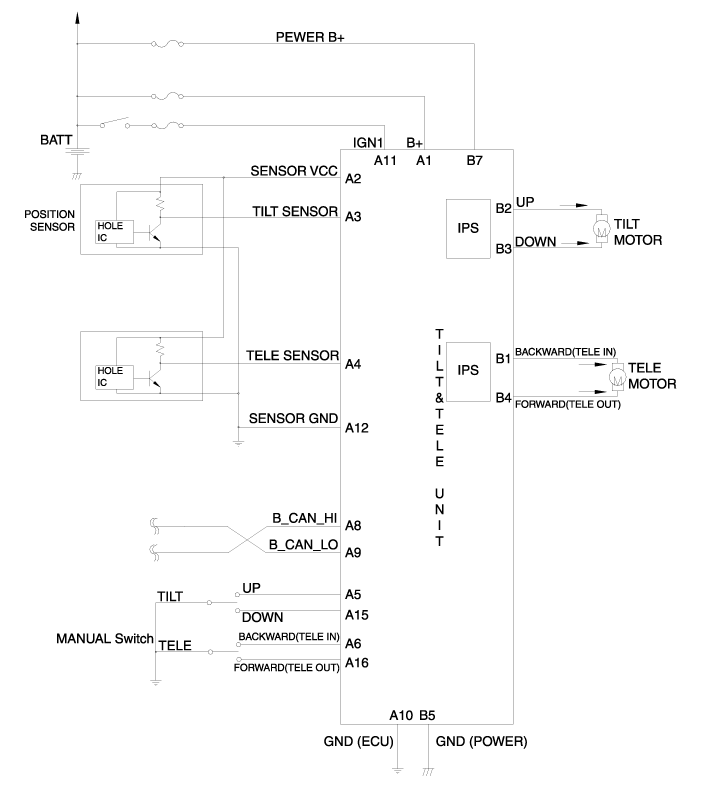

Принципиальная электрическая схема

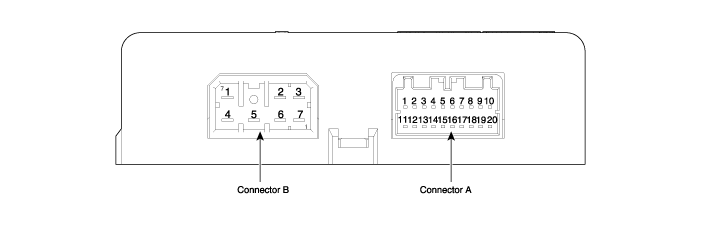

| НЕТ. | Функция (разъем А) | НЕТ. | Функция (разъем B) |
| 1 | B+ (ЭБУ) | 1 | Телемотор назад (телевход) |
| 2 | Датчик VCC | 2 | Наклонить двигатель вверх |
| 3 | Датчик наклона | 3 | Наклонить двигатель вниз |
| 4 | Телесенсор | 4 | Теле мотор вперед (теле выход) |
| 5 | Переключатель наклона вверх | 5 | Заземление питания |
| 6 | Теле-назад (теле-вход) 5 Вт | 6 | - |
| 7 | - | 7 | Мощность В+ |
| 8 | B_CAN_Высокий | 8 | - |
| 9 | B_CAN_Низкий | 9 | - |
| 10 | ЗАЗЕМЛЕНИЕ ЭБУ | 10 | - |
| 11 | IGN1 | 11 | - |
| 12 | Земля датчика | 12 | - |
| 13 | - | 13 | - |
| 14 | - | 14 | - |
| 15 | Переключатель наклона вниз | 15 | - |
| 16 | Переключатель Tele forward (теле out) | 16 | - |
| 17 | - | 17 | - |
| 18 | - | 18 | - |
| 19 | - | 19 | - |
| 20 | - | 20 | - |
