Hyundai Genesis: IMS (интегрированная система памяти) / управление наклоном и телескопом (SCM) Описание и работа

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Электрическая система кузова / IMS (интегрированная система памяти) / Управление наклоном и телескопом (SCM) Описание и работа

Описание
Функция работы наклона и телескопирования в SCM содержит следующие функции.
1.
Ручное управление с помощью переключателей направления (наклон вверх/вниз, телескоп вперед/назад).
2.
Воспроизведение с позиционными переключателями (переключатели P1 и P2).
3.
Память с позиционными переключателями (переключатели P1 и P2).
4.
Управление работой Easy Access в соответствии с IGN SW SCM = Выключение ключа > исключение выключения ключа или IGN SW SCM = исключение выключения ключа > выключение ключа
5.
Легкое продление позиции входа
6.
Арбитражный контроль
7.
Обнаружение ошибки
8.
Уведомление (ручной режим, воспроизведение из памяти, режим быстрого доступа)
Измененное положение сиденья путем запоминания в силовой прогулочный блок с переключателем IMS, управляющим оптимальным положением сиденья, установленным драйвер можно восстановить с помощью переключателя IMS.
Он имеет функцию запрета восстанавливающего действия во время движения и экстренной остановки связанного движения для безопасности. .
Основные функции следующие.
1.
Ручное управление: управление двигателем с помощью ручного переключателя сиденья.
(1)
Положение сиденья меняется с помощью мотора. когда сигнал вводится с помощью ручного переключателя сиденья (слайд, откидная спинка, наклон передней части, регулируемая по высоте задняя подушка, удлинитель)
2.
Функция памяти: доступна для запоминания/воспроизведения данных для двух человек с переключателем IMS.
(1)
Запомненное движение для оптимального положения уплотнения, заданного драйвер на основе данных CAN с модулем «DDM > IMS» с IMS выключатель.
(2)
Воспроизведение по CAN данных, полученных от DDN при управлении коммутатором IMS.
3.
Движение связано для включения / выключения
(1)
Функция включения/выключения связанного движения в зависимости от состояния ВКЛ/ВЫКЛ двигателя
(2)
Использование передачи данных MS IN
(3)
Условие для начала работы: Когда электропитание находится в режиме ACC.
Операция
Поведение для нормального состояния
Ручное управление с помощью переключателей направления
1.
Управление наклоном и телескопом выполняется в SCM. в соответствии с обращением пользователя с переключателями направления, когда следующее условия удовлетворены.
А.
Нажат только один из переключателей направления (наклон вверх/вниз, телескоп вперед/назад).
2.
Ручной режим имеет приоритет, хотя получена команда самодиагностики работы привода (игнорирование работы привода)
Установка мягкого ограничения с помощью ручных переключателей
1.
ОГРАНИЧЕНИЕ должно быть обновлено во всем диапазоне с помощью РУЧНОЙ операции при первой настройке ПРЕДЕЛА.
2.
Если ошибка возникла во время работы, после сохранения ДАННЫЕ ОШИБКИ в EEPROM, положение быстрого доступа удалено и только SOFT ОГРАНИЧЕНИЕ направления движения удалено.
3.
LIMIT должен быть сброшен во всем диапазоне и в свободном доступе (выйти) после восстановления формы ошибки.
4.
МЯГКИЙ ПРЕДЕЛ отображается ±12 ИМПУЛЬСОВ от положения механического ограничения.
Память с позиционными переключателями
Когда ручное управление не выполняется,
-
SCM запоминает положение один раз, если одна из команд Mem P1 CMD или Mem P2 CMD изменена на ON.
1.
Включить память
А.
Сигнал CAN Mem ENB=Включить
2.
Операция памяти
А.
Если получен сигнал CAN Mem P1 CMD=P1 или Mem P2 CMD=P2, SCM запоминает текущее положение наклона и телескопирования.
3.
Уведомление о памяти
А.
Память не должна очищаться, даже если батарея извлечена.

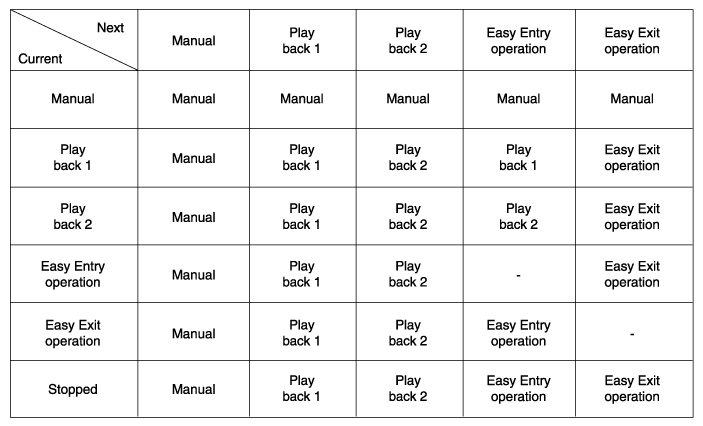

Арбитражный контроль
Функция Tilt & Telescope выполняется в соответствии с следующую таблицу приоритетов. Если требование наклона и телескопа выполняется в то же время.

* "-": Состояние отсутствия
