Hyundai i-20 (GB) 2014-2023 Автосервис Руководство: Распредвал и CVVT описание и работа

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Механическая система двигателя / Головка цилиндра в сборе / Описание и работа распределительного вала и CVVT

Описание
Система непрерывного изменения фаз газораспределения (CVVT) опережает или замедляет фазы газораспределения впускных и выпускных клапанов в зависимости от управляющего сигнала ECM, рассчитанного на нагрузку и частоту вращения двигателя.
При управлении CVVT возникает клапанный зазор или перекрытие, в результате чего лучшая экономия топлива и уменьшенное количество выхлопных газов (NOx, HC), улучшая характеристики двигателя за счет снижения насосных потерь, внутренний эффект рециркуляции отработавших газов, улучшенная стабильность сгорания, эффективность объем и повышенное расширение.

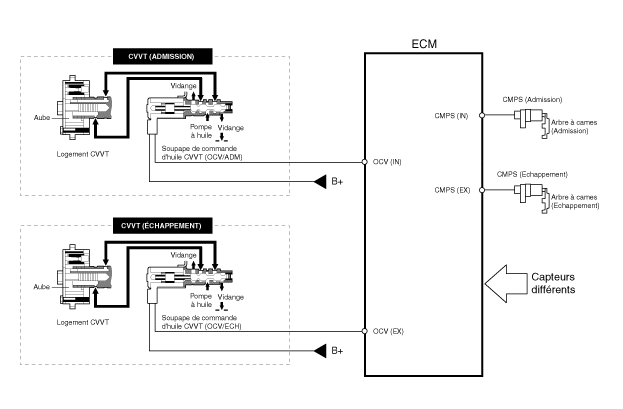

Эта система состоит из
–
клапан управления маслом CVVT (OCV), который подает моторное масло к фазовращателю или слить моторное масло из фазовращателя в соответствии с на сигнал PWM (импульсный с модуляцией) от ECM,
–
Датчик температуры масла CVVT (OTS), который измеряет температуру машинное масло,
–
и кулачковый синхронизатор, который изменяет фазу кулачка с помощью гидравлическая сила моторного масла.
Моторное масло, выпускаемое клапаном управления маслом CVVT, изменяет фаза кулачка в прямом направлении (опережение впуска/задержка выпуска) или в противоположном направлении (задержка впуска/опережение выпуска) вращения двигателя за счет вращения ротора, соединенного с распределительным валом внутри кулачкового фазовращателя.

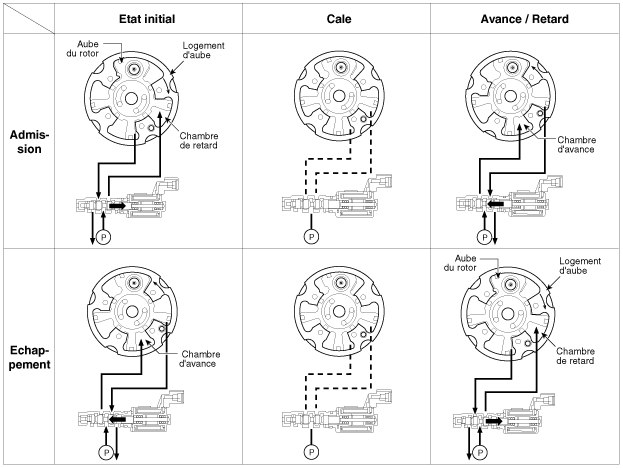

Принцип действия
CVVT имеет механизм, который вращает клапан ротора с усилием гидравлический, создаваемый моторным маслом, подаваемым в камеру опережения или задержка в соответствии с управлением клапаном управления маслом CVVT.

[Системный режим CVVT]

(1) Низкая скорость/низкая нагрузка
(2) Частичная нагрузка


(3) Низкая скорость/высокая нагрузка
(4) Быстрая скорость/высокая нагрузка



Руководить
Состояние
Выхлопной клапан
Впускной клапан
Клапан
Распределение
Эффект
Клапан
Распределение
Эффект
(1) Низкая скорость
/низкая нагрузка
полностью
ПРОДВИГАТЬ
* Клапанный зазор
* Улучшенная стабильность горения
полностью
ЗАДЕРЖИВАТЬ
* Клапанный зазор
* Улучшенная стабильность горения
(2) Частичная нагрузка
ЗАДЕРЖИВАТЬ
* Повышенная релаксационная работа
* Снижение потерь при изменении нагрузки
* Снижение НС
ЗАДЕРЖИВАТЬ
* Снижение потерь при изменении нагрузки
(3) Низкая скорость
/высокая нагрузка
ЗАДЕРЖИВАТЬ
* Повышенная релаксационная работа
ПРОДВИГАТЬ
* Предотвращение обратного впускного потока (улучшенный объемная эффективность)
(4) Высокая скорость
/высокая нагрузка
ПРОДВИГАТЬ
* Снижение потерь при изменении нагрузки
ЗАДЕРЖИВАТЬ
* Улучшена эффективность громкости
