Hyundai i-20 (RU) 2014-2023 Руководство по техническому обслуживанию автомобилей: Клеммная колодка (моторный отсек) Комплектующие и расположение узлов
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Электрическая система кузова
/
Предохранители и реле
/ Соединительный блок (моторный отсек) Компоненты и расположение компонентов
| КОМПОНЕНТЫ |
Компоненты и расположение компонентов
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

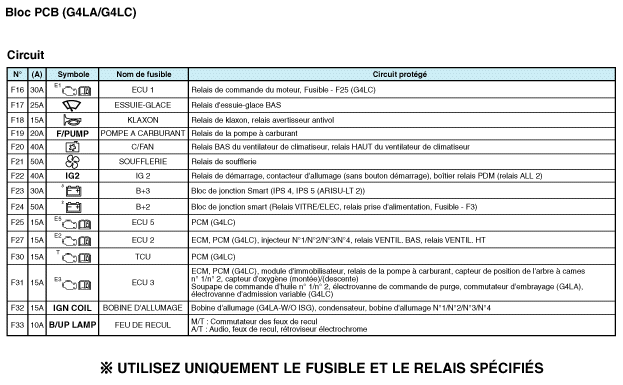

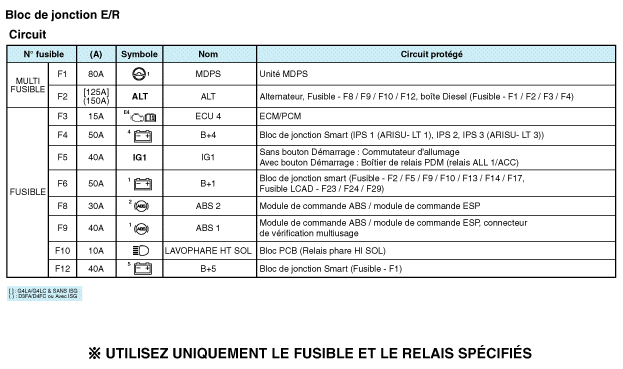

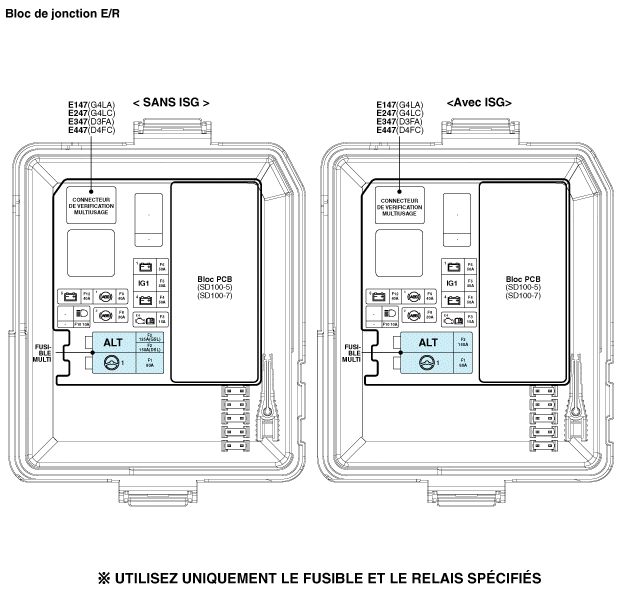

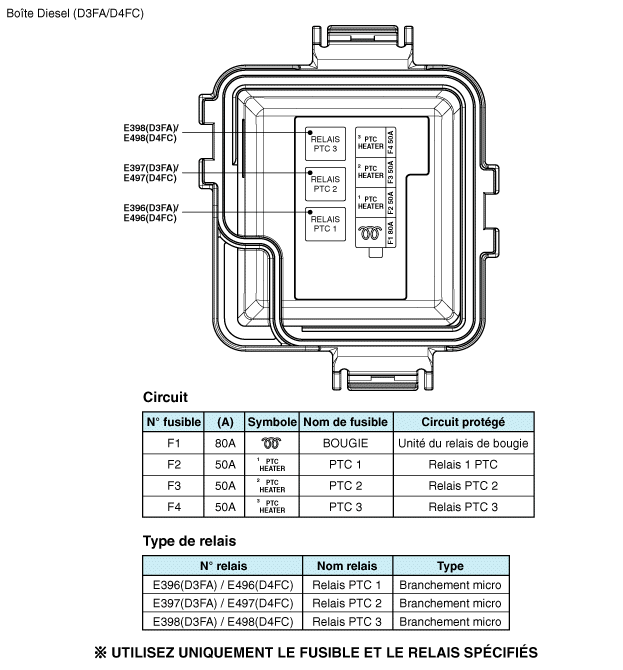

[клеммная колодка машинного отделения]
1. Комнатная клеммная колодка
двигатель

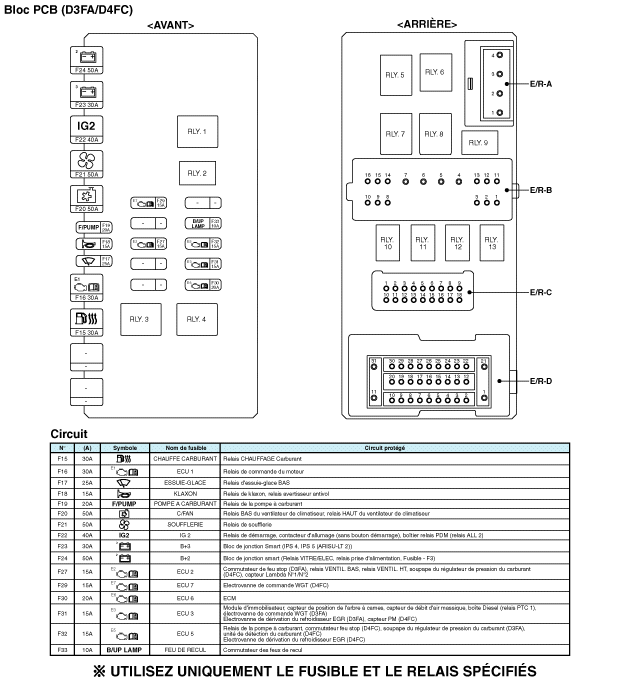

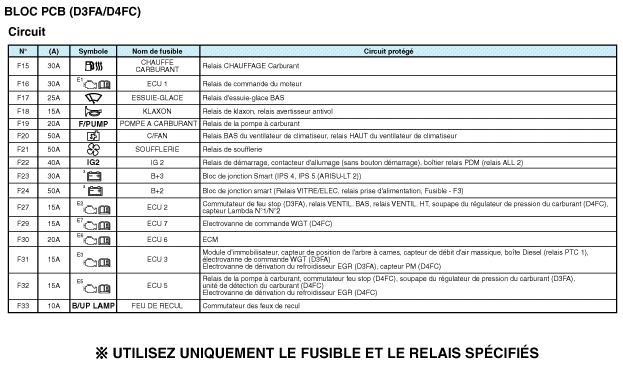

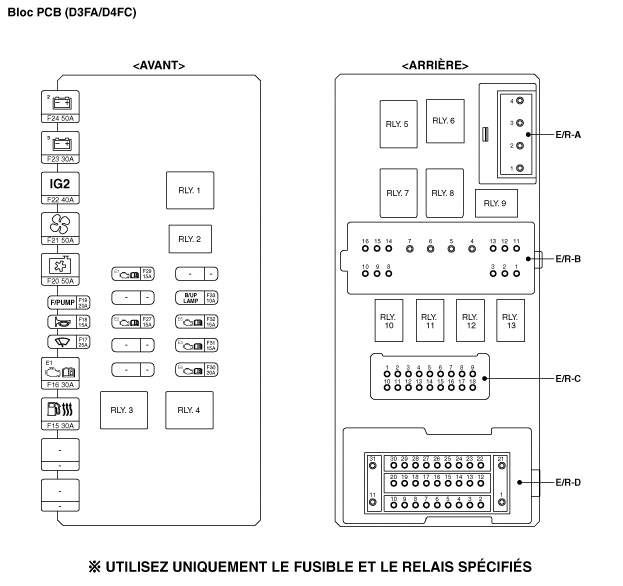

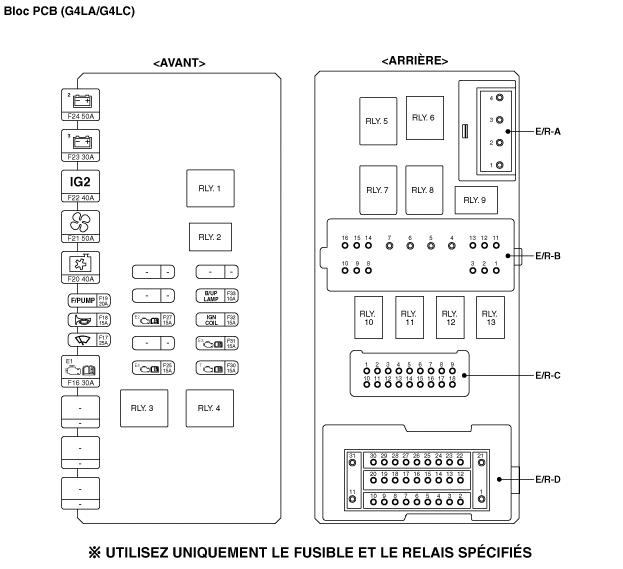

2. Отсек блока реле
двигатель
...
Клеммная колодка (моторный отсек) Процедуры ремонта
Контроль
проверка предохранителей
1.
Убедитесь, что держатели предохранителей не имеют люфта и что
предохранители установлены правильно.
...
