Hyundai i-20 (GB) 2014-2023 Автосервис Руководство: Комплектующие и Расположение Комплектующих
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Электрическая система кузова
/
Индикаторы и датчики / Комбинация приборов
/ Компоненты и расположение компонентов

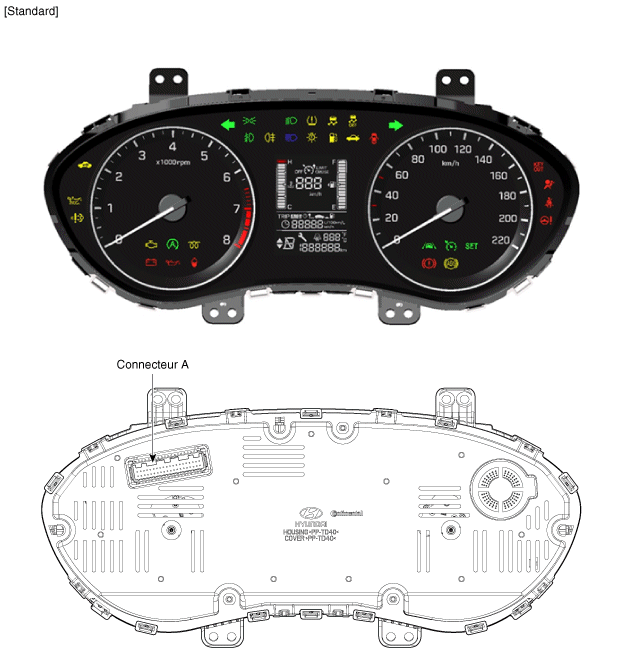

| КОМПОНЕНТЫ |

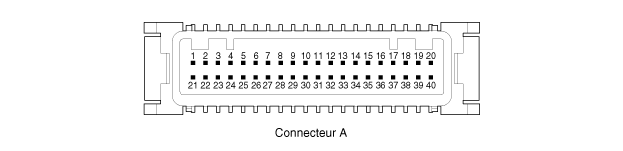

ИНФОРМАЦИЯ О ШТЫРНОМ РАЗЪЕМЕ
|
НЕТ
|
Описание
|
НЕТ
|
Описание
|
|
1
|
масса
|
21
|
Вход дневного переключателя (-)
|
|
2
|
ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-)
|
22
|
Вход дневного переключателя (-)
|
|
3
|
Входной (низкий) реостатный переключатель
|
23
|
Вход 2 переключателя счетчика пройденного пути (+)
|
|
4
|
Входной (высокий) реостатный переключатель
|
24
|
-
|
|
5
|
РЕЛАКСАЦИЯ
|
25
|
-
|
|
6
|
АТ (положение «Р»)
|
26
|
-
|
|
7
|
АТ (положение «R»)
|
27
|
Переключатель давления масла_вход (только бензин)
|
|
8
|
AT (позиция «N»)
|
28
|
-
|
|
9
|
АТ (положение «D»)
|
29
|
Кузов-CAN (снизу)
|
|
10
|
AT (положение «S»)
|
30
|
Кузов-CAN (сверху)
|
|
11
|
выход генератора
|
31
|
-
|
|
12
|
входной генератор
|
32
|
Шасси CAN (ВЕРХ)
|
|
13
|
-
|
33
|
Шасси CAN (BAS)
|
|
14
|
Вход датчика топлива (-)
|
34
|
Адм ЛДК (B+)
|
|
15
|
ПОДУШКА БЕЗОПАСНОСТИ (+)_вход
|
35
|
Водоотделитель_вход (только дизель)
|
|
16
|
Вход датчика топлива (-)
|
36
|
-
|
|
17
|
-
|
37
|
масса
|
|
18
|
Выходная скорость
|
38
|
ТМ (позиция «R»)
|
|
19
|
Адм ЛДК (B+)
|
39
|
ВСЕ 1
|
|
20
|
Задний фонарь_подсветка (+)
|
40
|
БАТТ (+)
|
Принципиальные диаграммы
Принципиальная электрическая схема
...
