Hyundai i-20 (RU) 2014-2023 Руководство по эксплуатации автомобиля: СТАРТЕР МОТОР Узлы и расположение узлов
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Электрическая система двигателя
/
СТАРТ система

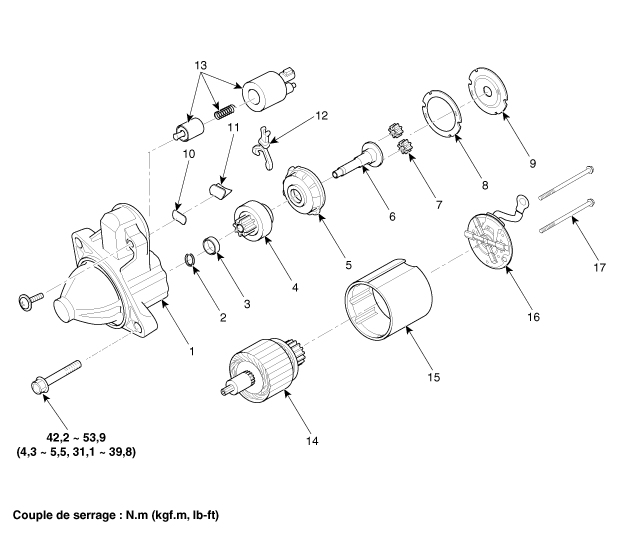

/ STARTER Компоненты и расположение компонентов
| составление |
|
1. Картер
До
2. стопорное кольцо 3. Пробка 4. Обгонная муфта 5. Внутренняя шестерня 6. Планетарный вал 7. Планетарная передача 8. Обрезать 9. Защита |
10. Тарелка
рычага
11. Обшивка рычага 12. Рычаг 13. Магнитный переключатель 14. На косточках 15. Вилка 16. Сборка щеткодержателя 17. Сквозной болт |
СТАРТЕР Характеристики
Спецификация
▷12 В, 1,2 кВт: ISG
Элемент
Спецификация
Номинальное напряжение
12В, 1,2кВт
Количество зубьев...
СТАРТЕР Описание и работа
Описание
Система запуска включает в себя аккумуляторную батарею, стартер, выключатель
выключатель зажигания, электромагнитный выключатель, выключатель зажигания (A/T), переключатель ...
