ЗАМЕНА
[М/Т]
•
Наденьте перчатки, чтобы защитить руки.
•
Если вы поддеваете плоской отверткой, вам понадобится оберните его защитной лентой, чтобы избежать каких-либо повреждений.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить части внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите ручку переключения передач (А), повернув ее в направлении против часовой стрелки.

2.
С помощью отвертки или съемника снимите верхнюю крышку. с передней консоли (А).

3.

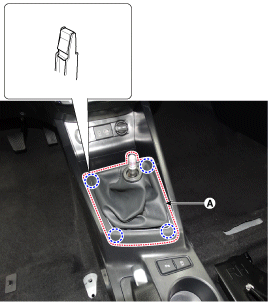

Поместите плоскую отвертку в середину зазора и слегка подденьте переднюю панель напольной консоли (A).

4.
Отсоедините разъемы (А).

5.
С помощью отвертки или съемника снимите покрытие стояночный тормоз (А).

6.
Снимите обивку поддона задней консоли (А).

7.

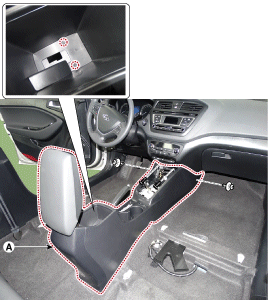

Ослабив фиксирующие зажимы, винты, болт, снимите консоль пола (А).

8.
Для установки выполните процедуру, обратную снятию.
•
Необходимо будет убедиться, что разъем правильно ветвь.
•
Замените все поврежденные клипсы.
[В]
•
Наденьте перчатки, чтобы защитить руки.
•
Если вы поддеваете плоской отверткой, вам понадобится оберните его защитной лентой, чтобы избежать каких-либо повреждений.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить части внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
9.
Снимите ручку переключения передач и чехлы (А), потянув за них.

10.
С помощью отвертки или съемника снимите верхнюю крышку. с передней консоли (А).

11.
Отсоедините разъемы (А).

12.
Поместите плоскую отвертку в середину зазора и слегка подденьте переднюю панель напольной консоли (A).

13.
Отсоедините разъемы (А).

14.
С помощью отвертки или съемника снимите покрытие стояночный тормоз (А).

15.
Снимите обивку поддона задней консоли (А).

16.
Ослабив фиксирующие зажимы, винты, болт, снимите консоль пола (А).

17.
Для установки выполните процедуру, обратную снятию.
•
Необходимо будет убедиться, что разъем правильно ветвь.
•
Замените все поврежденные клипсы.
