Hyundai i20 (GB) 2014-2023 Руководство по обслуживанию и ремонту: Процедуры ремонта обшивки центральной стойки

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Кузовные работы (внутри и снаружи) / Внутренняя отделка / Процедуры ремонта обивки центральной стойки

ЗАМЕНА
[Нижняя обшивка центральной стойки]
•
Наденьте перчатки, чтобы защитить руки.
•
Если вы поддеваете плоской отверткой, вам понадобится оберните его защитной лентой, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить части внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите защитную накладку передней двери.
(См. Отделка салона — «Обшивка дверей»)
2.
Снимите защитную накладку с задней двери.
(См. Отделка салона — «Задняя защитная отделка»)
3.
Осторожно снимите боковое уплотнение с передней двери.
4.
Осторожно снимите боковое уплотнение с задней двери.
5.

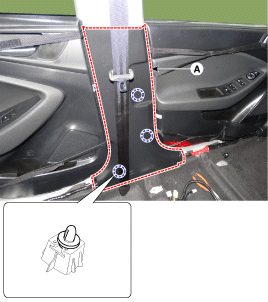

С помощью отвертки или приспособления для снятия снимите накладку. нижняя часть центральной стойки (А).

6.
Для установки выполните процедуру, обратную снятию.
•
Замените все поврежденные клипсы.
[Верхняя отделка центральной стойки]
•
Наденьте перчатки, чтобы защитить руки.
•
Если вы поддеваете плоской отверткой, вам понадобится оберните его защитной лентой, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить части внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите нижнюю облицовку центральной стойки.
(См. Отделка салона — «Отделка центральной стойки»)
2.
Ослабив крепежный болт, снимите нижнее крепление переднего ремня безопасности (А).
Момент затяжки:
39,2 ~ 53,9 Н·м (4,0 ~ 5,5 кгс·м, 28,8 ~ 39,8 фунт-фут)

3.

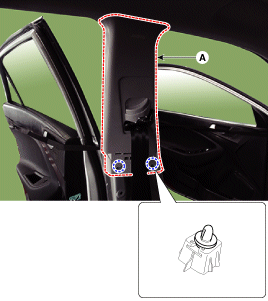

С помощью отвертки или приспособления для снятия снимите накладку. верхней части центральной стойки (A).

4.
Для установки выполните процедуру, обратную снятию.
•
Замените все поврежденные клипсы.
•
Установить верхнюю обшивку центральной стойки (B) после вставки верхнего крюка (A).

Компоненты отделки центральной стойки и расположение компонентов
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ 1. Нижний орнамент центральный пост 2. Верхний орнамент центральная колонна ...

Компоненты задней поперечной обшивки и их расположение
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ 1. Поперечный орнамент назад ...
