Центральная панель приборной панели Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите напольную консоль в сборе. (См. Консоль пола — «Консоль пола»)
2. 2
   Снимите панель комбинации приборов. (См. Панель инструментов — «Нижняя панель»)
3. 3
   Снимите нижнюю панель аварийной подушки. (См. Панель инструментов — «Нижняя панель»)
4. 4
   Снимите перчаточный ящик. (См. раздел «Защитная прокладка» — «Перчаточный ящик»)
5. 5
   Снимите облицовку рулевой колонки. (См. Приборная панель — «Корпус рулевой колонки»)
6. 6
   Используя отвертку или съемник, снимите центральную консоль. (В).



7. 7
   Отсоедините разъемы (А).



8. 8
   Снимите аудиоблок. (См. Электрическая система кузова — «Аудиоблок».)
9. 9
   Снимите блок управления (А) с кондиционера и отопителя.



10. 10
    Отсоедините разъемы (А) и воздушный шланг (В).



11. 11
    Снимите центральный переключатель (А) после отсоединения разъема. (Б).



12. 12

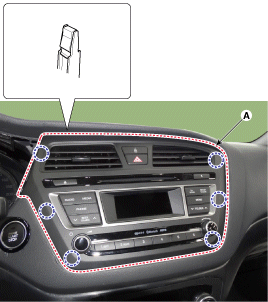

    Ослабив крепежные винты, снимите центральную панель. приборной панели (А).



13. 13
    Отсоедините разъемы (А) и воздушный шланг.





14. 14
    Для установки выполните процедуру, обратную снятию.
