Процедуры ремонта направляющих навеса

ЗАМЕНА

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Восстановите хладагент с помощью системы восстановления/рециркуляции/заправки.
3. 3
   Когда двигатель остынет, слейте охлаждающую жидкость из радиатор. (См. Механическая система двигателя — «Охлаждающая жидкость»)
4. 4
   Снимите верхнюю крышку капота. (См. группу «Верхняя крышка навеса»)
5. 5
   Отсоедините расширительный клапан от сердцевины испарителя. (См. отопление, вентиляция и кондиционирование воздуха - «Тепловой агрегат»)
6. 6
   Отсоедините входной и выходной гибкие трубопроводы от системы отопления. (См. отопление, вентиляция и кондиционирование воздуха - «Тепловой агрегат»)
7. 7
   Снимите мотор стеклоочистителя. (См. Электрическая система кузова — «Электродвигатель стеклоочистителя». До".)
8. 8
   Отверните болты крепления поперечины капота.



9. 9
   Снимите обе стороны переднего сиденья в сборе. (См. «Переднее сиденье» — «Переднее сиденье»)
10. 10
    Снимите сборку с защитной прокладки. (См. Панель инструментов — «Главная панель»)
11. 11
    Отсоедините разъемы рулевой колонки. (См. Группу систем рулевого управления — Колонка и вал направление)
12. 12
    Опустите рулевую колонку после ослабления болтов крепления фиксация. (См. Группу систем рулевого управления — Колонка и вал направление)
13. 13
    Снимите рычаг переключения передач в сборе. (См. систему автоматической коробки передач — «Рычаг коробка передач")
14. 14
    Отделите радиатор, чтобы освободить место для снятия защиты. воздуха.
15. 15
    Снимите задний воздуховод (А), отстегнув зажимы.



16. 16
    Отсоедините разъем (А) от модуля управления подушками безопасности (SRSCM).



17. 17
    Отсоедините разъем (А) и фиксирующие зажимы в стойке. До. [Водитель]



    [Пассажир]



18. 18
    Отсоедините разъемы распределительной коробки отсека пассажир (А).



19. 19
    Отсоедините разъемы мультибокса (А). [Водитель]



    [Пассажир]



20. 20
    Снимите сливной шланг (А).



21. 21

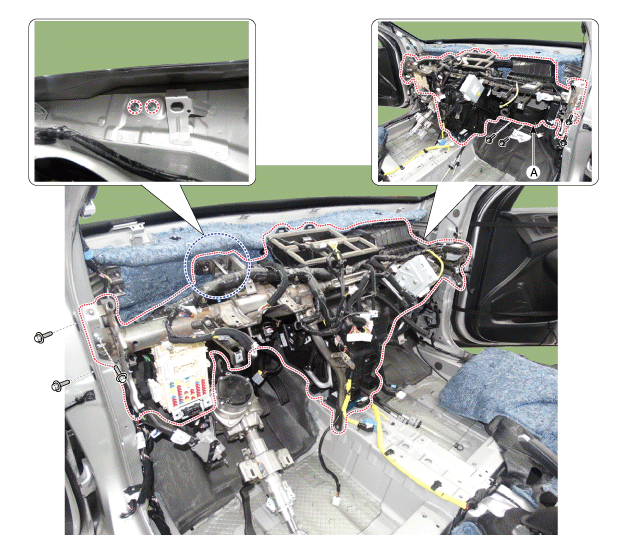

    Отвернув гайки и болты, снимите поперечину капота. и блок вентилятора и нагревателя (A) вместе.



22. 22
    Отсоедините разъемы блока вентилятора и отопителя.

    1. Отсоедините разъем электродвигателя вентилятора (А) и снимите затем зажимы для фиксации проводки.



    2. Отсоедините разъем силового MOSFET (A), разъем датчика температуры испарителя (B), а затем снимите зажимы проводки.



    3. Отсоедините разъем привода впуска (А), разъем активатор режима (B), а затем снимите фиксирующие зажимы. проводка.



    4. Отсоедините разъем привода регулятора температуры. (А), а затем снимите зажимы крепления проводки.



23. 23
    Снимите блок вентилятора и обогревателя (А) с поперечины капота. после ослабления крепежных гаек и болтов.



24. 24
    Для установки выполните процедуру, обратную снятию.
