Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля: Процедуры ремонта лобового стекла

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Кузовные работы (внутри и снаружи) / Панорамный люк / Процедуры ремонта лобового стекла

ДЕПОЗИТ
•
Для того, чтобы снять лобовое стекло, воспользуйтесь представленными инструментами на следующем рисунке:
[Схема инструментов]

① Квадратный провод
② Кабельный зажим вставного типа
[Схема инструментов]
•
Вставьте и закрепите квадратный провод ① в отверстие для вставки кабельный зажим ②.

1.
Нажмите переключатель панорамного люка, чтобы полностью открыть его. подвижное окно.
2.
Снимите боковой молдинг крыши.
(См. Боковые молдинги кузова — «Боковые молдинги крыши»)
3.

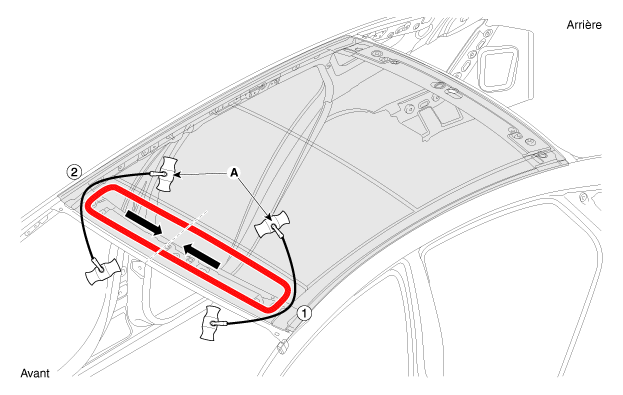

Потяните квадратный провод (А) влево и вправо, затем приложите усилие в направлении стрелки, чтобы срезать оставшуюся прокладку.
•
Более длинные провода требуют большей мощности, поэтому разделите секцию ① и ② пополам, чтобы разрезать стык остаточный.
•
Обязательно наденьте перчатки, чтобы защитить руки от риск получения травмы.
•
Будьте осторожны, чтобы не обжечь руки потенциал из-за тепла, выделяемого проводом в использовании.
•
Будьте осторожны при работе с проводкой потому что его можно разрезать.
•
Будьте осторожны, чтобы не повредить кузов.

4.
Осторожно снимите ветровое стекло (А), не повредив его.

СРЕДСТВО
•
Для того, чтобы установить лобовое стекло, используйте представленные инструменты на следующем рисунке:
[Схема инструментов]

① Уплотнительная насадка
② Клейкое уплотнение автомобильного стекла
③ Пистолет для прокладок
1.
Установите боковой молдинг крыши.
2.
Нажмите переключатель панорамного люка, чтобы полностью закрыть его. подвижное окно.
3.

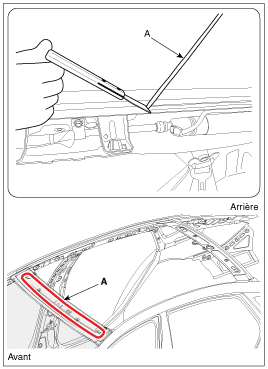

Используйте лезвие, чтобы срезать оставшуюся прокладку (A) вокруг панели. кузов.
•
Когда вы разрезаете остаточное уплотнение вокруг панели кузов, обязательно оставляйте около 2 мм шва клеевой поверхности.
•
Убедитесь, что поверхность краски кузова вообще не повреждается.
•
При наличии повреждений покрасьте или ингибитор ржавчины для технического обслуживания.

4.

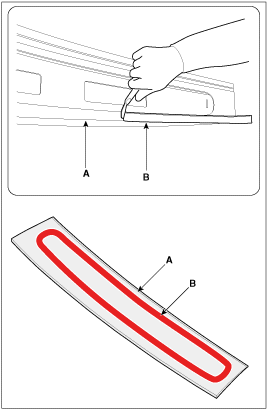

Если ветровое стекло (A) используется повторно, снимите его с помощью лезвия. остаточное уплотнение (B) вокруг панели кузова.

5.
Используйте спирт или пневматический пистолет, чтобы очистить края панель кузова и лобовое стекло.

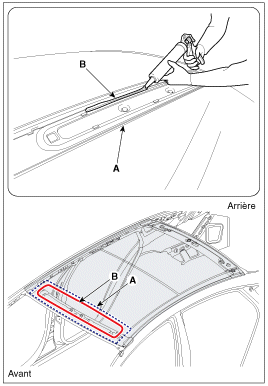

6.
С помощью пистолета для герметика нанесите прокладку (B) вокруг панель кузова (А).
•
При использовании пистолета для герметика прокладку, убедитесь, что прокладка не повреждена для предотвращения протечек воды.

7.
Установите ветровое стекло (А) свободно на панель кузова.

8.
Перед полной установкой ветрового стекла проверьте шаг и зазор. (В).
9.
Наклейте ленту вокруг ветрового стекла, чтобы предотвратить его отрыв.
•
Если было нанесено слишком много герметика, он может вытечь. кузова. Используйте алкоголь или агент очиститель для удаления остатков прокладки.

•
Установите ветровое стекло и поставьте автомобиль на ровной поверхности не менее 4 часов.
•
Если вы должны водить машину, обязательно Двигайтесь МЕДЛЕННО не менее 8 часов после сборка.
•
Предупредите водителя, чтобы он избегал агрессивного вождения в течение 2-3 дней или избегайте движения по поверхностям нерегулярный.
