Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Кузовные работы (внутри и снаружи) / Левая задняя дверь / Процедуры ремонта

ПАРАМЕТР
РЕГУЛИРОВКА СТЕКЛА
•
Проверьте, не поврежден ли раздвижной канал окна. или поврежден, и при необходимости замените его.
1.
Снимите обивку задней двери.
2.
Отсоедините разъем динамика задней двери (А).

3.
После ослабления крепежных винтов снимите фиксирующую скобу от обшивки задней двери (А).
4.
Снимите уплотнитель обивки задней двери (В).
•
Замените поврежденный уплотнитель обивки двери.

5.
Медленно перемещайте стекло задней двери (А) до тех пор, пока стеклянные болты видны и отпустите их.

6.
Убедитесь, что окно свободно перемещается.
ВЕРТЕНЕЛЬ ДВЕРИ РЕГУЛИРОВКА
•
Убедитесь, что дверь закрывается правильно, не захлопывая ее. При необходимости отрегулируйте стопор (A): Гайки шпунта фиксированы. Вертенель правильно регулируется сверху вниз. вниз и вперед и назад.
1.
Ослабьте винты (B) настолько, чтобы сдвинуть вертенель.
Момент затяжки:
(B): 16,7 ~ 21,6 Н·м (1,7 ~ 2,2 кгс·м, 12,3 ~ 15,9 фунт-фут)

2.
Постучите по вертеле пластиковым молотком, чтобы отрегулировать вертенель. Вертенель не сильно двигается, но дает регулировку.
3.
Удерживая внешнюю ручку в открытом положении, прижмите дверь к кузов, чтобы убедиться, что вертенель позволяет хорошо закрытие. Если дверца закрывается правильно, затяните винты и проверьте еще раз.
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ДВЕРИ
•
После установки двери проверьте установку с помощью смежные панели кузова, затем проверьте их соответствие между частями передняя, ​​задняя и нижняя часть, края двери и кузов. Убедитесь, что дверь и края тела параллельны. Перед регулировкой, заменить крепежные болты.
1.
Убедитесь, что края двери и корпуса параллельны.

2.
При регулировке дверей поставьте автомобиль на ровную поверхность.
3.

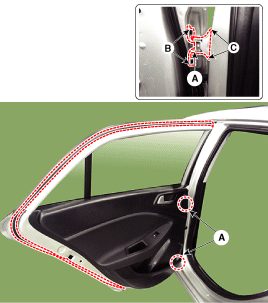

Отрегулируйте петли (A):
•
Слегка ослабьте болты крепления двери и качайте дверь взад-вперед, пока она не отделяется от тела.
•
Слегка ослабьте болты крепления петли и двигайте дверь вперед-назад вверх и вниз, пока пробелы не выровняются.
•
Накройте домкрат тряпкой, чтобы не повредить дверь при ее регулировке.
Момент затяжки:
(B): 9,8 ~ 19,6 Н·м (1,0 ~ 2,0 кгс·м, 7,2 ~ 14,4 фунт-фут)
(C): 34,3 ~ 41,2 Н·м (3,5 ~ 4,2 кгс·м, 25,3 ~ 30,4 фунт-фут)

4.
Смажьте шарнирные части шарниров, указанные стрелками.
5.
Убедитесь, что нет утечек воды.
Компоненты и расположение компонентов
КОМПОНЕНТЫ 1. Петля задней двери 2. Обшивка задней двери [силовой тип] 3. Обшивка задней двери [ручной тип] 4. Внутренняя ручка из...

Обивка передней двери: (см. стр. BD-32) Компоненты и расположение компоненты
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ 1. Обшивка задней двери ...
