Hyundai i-20 (GB) 2014-2023 Руководство по ремонту автомобилей: Реле электропривода дверных замков Процедуры ремонта

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Электрическая система кузова / Дверные замки с электроприводом / Процедуры ремонта реле дверного замка с электроприводом

Контроль

Диагностика с помощью ГДС

Электрическую систему тела можно быстро диагностировать дефектных деталей с помощью системы диагностики автомобиля (ГДС).

Система диагностики (GDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка и отображение кода ошибки (DTC)

(2)	Текущие данные: проверка состояния входных/выходных данных системный вывод

(3)	Тест привода: проверка условий эксплуатации системы

(4)	Дополнительная функция: кроме управления, например, опция система и настройка нулевой точки

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

3.	Выберите «Модуль управления кузовом (BCM)», чтобы проверить реле замка двери.

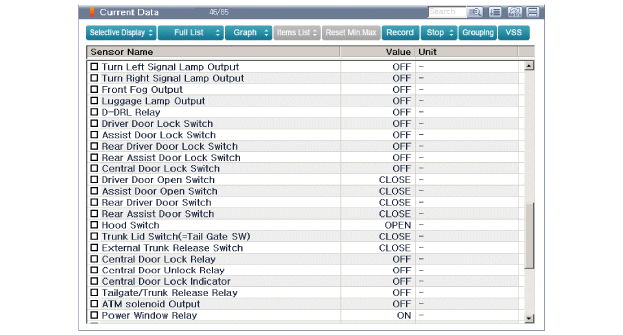

4.	Выберите меню «Текущие данные», чтобы узнать текущий статус. входные/выходные данные. Входные/выходные данные для датчиков, соответствующих реле Замок двери можно проверить.

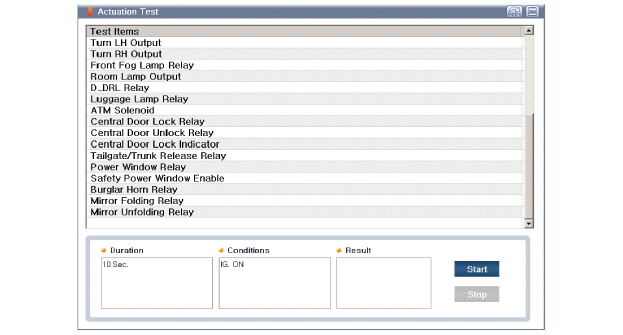

5.	Если вы контролируете работу данных электрозамка двери, выберите «Тест активации» в BCM.

Компоненты и расположение реле дверного замка с электроприводом компоненты

КОМПОНЕНТЫ ...

С выключателем электрического замка двери Принципиальные схемы

Принципиальная электрическая схема ...
