Руководство по эксплуатации Hyundai i-20: замена комбинированных ламп заднего света

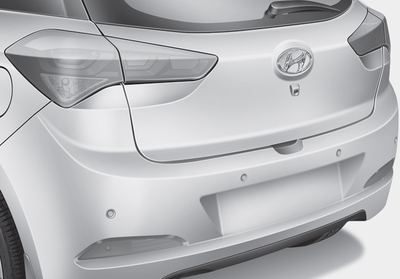

5-дверный автомобиль

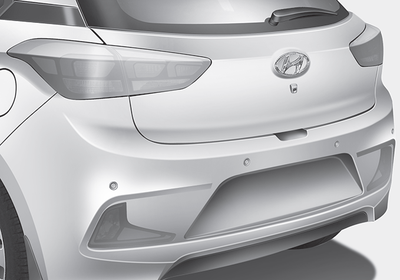

3-дверный автомобиль

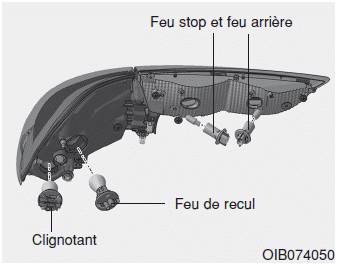

(1) Задний фонарь
(2) стоп-сигнал и задний фонарь
(3) Мигает
(4) Задний противотуманный фонарь (при наличии)
(5) Фонарь заднего хода

1. Откройте заднюю дверь.

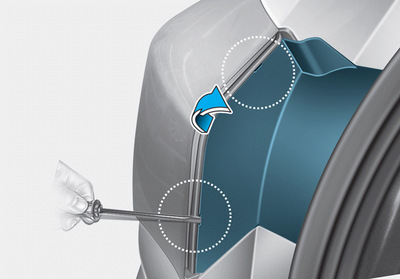

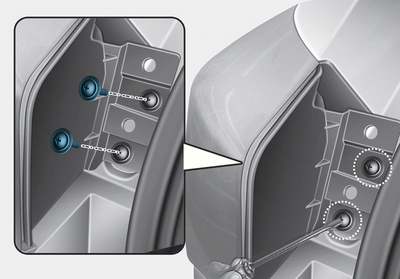

2. Ослабьте винты крепления оптического блока с помощью отвертки. крестообразный.

3. Снимите блок задних комбинированных фонарей с кузова автомобиля.

4. Снимите гнездо с узла, повернув гнездо по часовой стрелке. против часовой стрелки, пока выступы гнезда совмещены с корпусами узла.

5. Выньте лампочку из патрона, надавив на нее, а затем повернув по часовой стрелке. против часовой стрелки до тех пор, пока выступы лампочка совмещена с корпусом патрона. Выньте лампочку из розетка.

6. Вставьте новую лампочку в патрон, повернув ее до упора. что он заблокирован.

7. Поместите гнездо в оптическую сборку так, чтобы выступы сокет совместите с прорезями в блоке. Вставьте втулку в блок, затем поверните его по часовой стрелке.

8. Установите лампу в сборе на кузов автомобиля.

• Индикатор задних противотуманных фар, Фонарь заднего хода
