Электрическая система кузова
Компоненты аудиоустройства и расположение компонентов
Место в руководстве: Электрическая система кузова
~1мин чтения

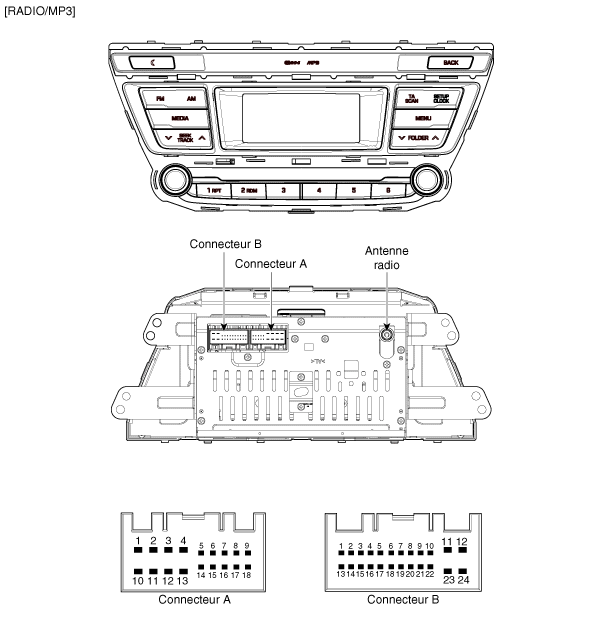

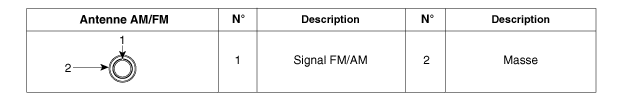

КОМПОНЕНТЫ
| НЕТ | РАЗЪЕМ А | РАЗЪЕМ Б |
| 1 | Левый задний динамик (-) | CAN Высокий |
| 2 | Левый передний динамик (-) | - |
| 3 | Передний правый динамик (+) | - |
| 4 | Правый задний динамик (-) | Пульт дистанционного управления на руль |
| 5 | - | - |
| 6 | - | USB D (-) |
| 7 | - | USB / iPod VDD |
| 8 | ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-) | AUX_D_ENT |
| 9 | РЕЛАКСАЦИЯ | ДЛЯ МАССЫ |
| 10 | Левый задний динамик (-) | Микрофон (-) Bluetooth |
| 11 | Левый передний динамик (-) | ЗВУК |
| 12 | Передний правый динамик (+) | Б. |
| 13 | Правый задний динамик (-) | CAN Низкий |
| 14 | - | - |
| 15 | - | - |
| 16 | - | СКОРОСТЬ |
| 17 | ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-) | УДАЛЕННОЕ ЗАЗЕМЛЕНИЕ |
| 18 | ПУЛЬТ/АНТЕННА | USB D (-) |
| 19 | USB/IPOD_MASSE | |
| 20 | AUX_обнаружение | |
| 21 | AUX_G_ENT | |
| 22 | Микрофон (-) Bluetooth | |
| 23 | - | |
| 24 | ЗАЗЕМЛЕНИЕ ПИТАНИЯ |

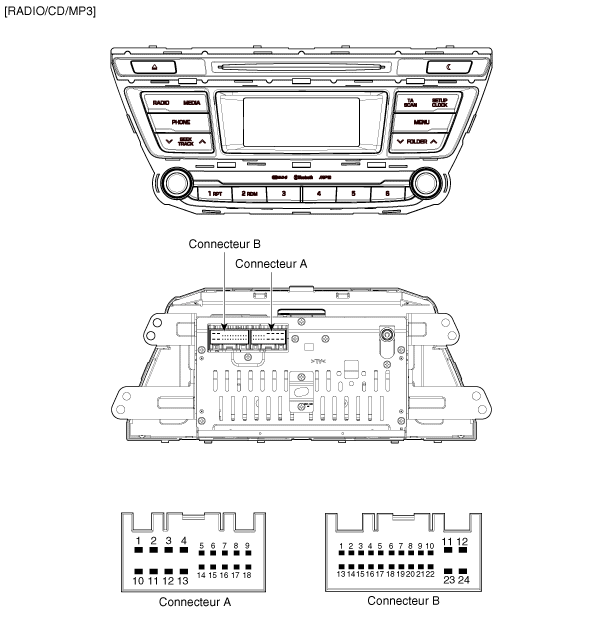

| НЕТ | РАЗЪЕМ А | РАЗЪЕМ Б |
| 1 | Левый задний динамик (-) | CAN Высокий |
| 2 | Левый передний динамик (-) | - |
| 3 | Передний правый динамик (+) | - |
| 4 | Правый задний динамик (-) | Пульт дистанционного управления на руль |
| 5 | - | - |
| 6 | - | USB D (-) |
| 7 | - | USB / iPod VDD |
| 8 | ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-) | AUX_D_ENT |
| 9 | РЕЛАКСАЦИЯ | ДЛЯ МАССЫ |
| 10 | Левый задний динамик (-) | Микрофон (-) Bluetooth |
| 11 | Левый передний динамик (-) | ЗВУК |
| 12 | Передний правый динамик (+) | Б. |
| 13 | Правый задний динамик (-) | CAN Низкий |
| 14 | - | - |
| 15 | - | - |
| 16 | - | СКОРОСТЬ |
| 17 | ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-) | УДАЛЕННОЕ ЗАЗЕМЛЕНИЕ |
| 18 | ПУЛЬТ/АНТЕННА | USB D (-) |
| 19 | USB/IPOD_MASSE | |
| 20 | AUX_обнаружение | |
| 21 | AUX_G_ENT | |
| 22 | Микрофон (-) Bluetooth | |
| 23 | - | |
| 24 | ЗАЗЕМЛЕНИЕ ПИТАНИЯ |
